Consejo de diseño de mecanizado CNC: optimización de los radios de esquina internos

Introducción

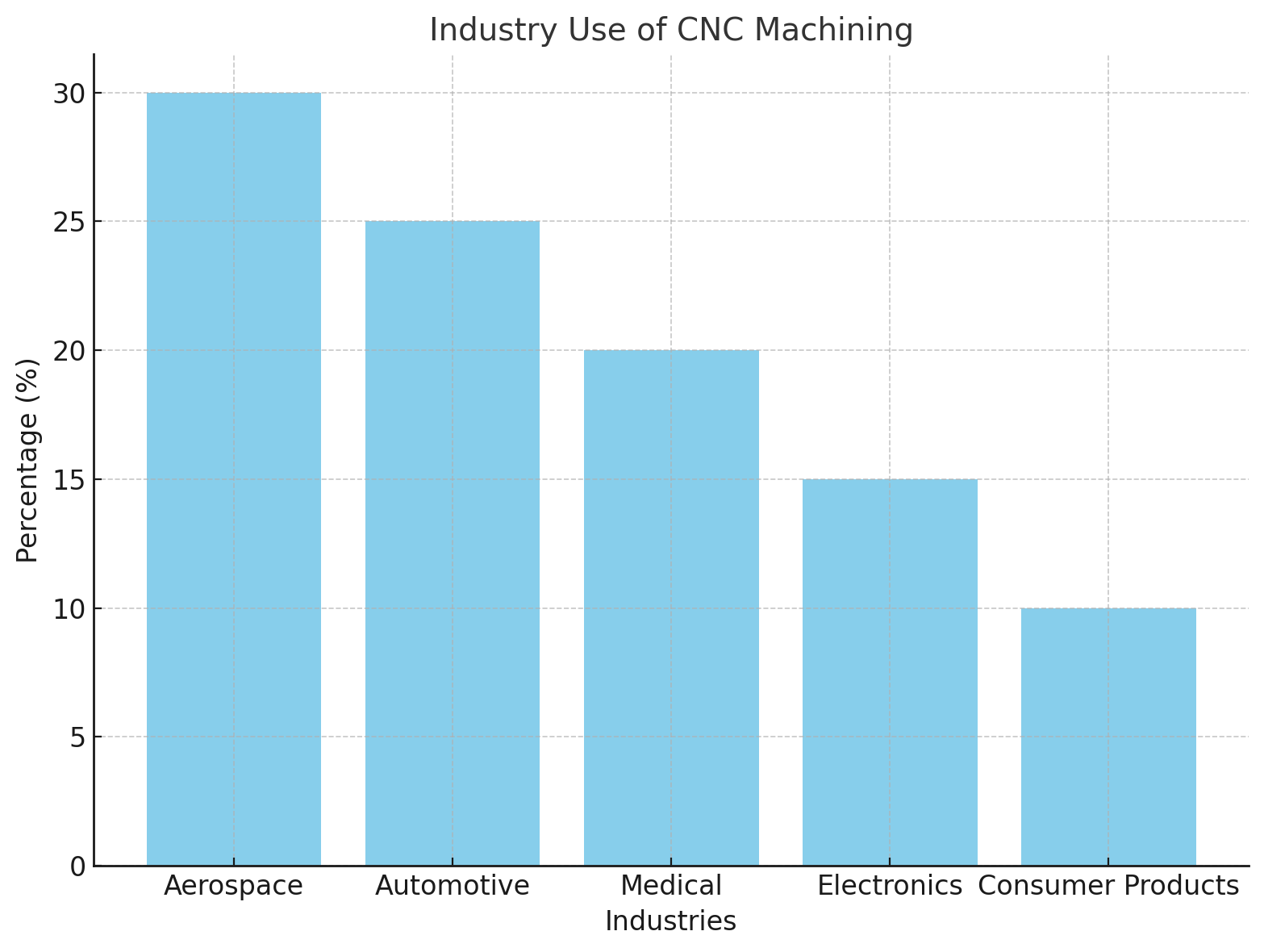

El mecanizado CNC ha transformado la fabricación moderna, permitiendo una producción precisa y de alta calidad en diversas industrias. Sin embargo, el diseño de piezas para mecanizado CNC requiere una consideración cuidadosa. Uno de los aspectos más cruciales es la optimización de los radios de las esquinas internas.

En este artículo, exploraremos por qué los radios de las esquinas internas son importantes en el mecanizado CNC y cómo optimizarlos puede mejorar la calidad de las piezas, reducir costos y mejorar la maquinabilidad. Aprenderá valiosos consejos para optimizar sus diseños y lograr una mayor eficiencia.

Por qué son importantes los radios de esquina internos en el mecanizado CNC

Geometría de la herramienta y limitaciones de corte

La geometría de las herramientas de corte CNC juega un papel crucial en la determinación de los radios de las esquinas internas que se pueden lograr durante el mecanizado. Las herramientas CNC suelen ser cilíndricas, lo que significa que al cortar una esquina interna, el radio resultante viene dictado por el radio de la propia herramienta. Esto limita qué tan afilada puede ser una esquina interna, ya que una herramienta no puede encajar perfectamente en una esquina de 90 grados sin dejar un radio. Cuanto menor sea el diámetro de la herramienta, menor será el radio alcanzable, pero esto también aumenta el riesgo de que la herramienta se enganche, vibre y se reduzca la calidad de la superficie.

Por lo tanto, comprender las limitaciones de las herramientas es vital al diseñar para mecanizado CNC. Cuanto mayores sean los radios de las esquinas de su diseño, más fácil será para la herramienta mantener trayectorias de corte suaves, lo que da como resultado mejores acabados superficiales y un menor desgaste de la herramienta.

Desafíos de mecanizado con esquinas internas afiladas

Las esquinas internas afiladas plantean un desafío importante en el mecanizado CNC. Estos ángulos agudos requieren que la herramienta se detenga bruscamente y gire, lo que aumenta las vibraciones y provoca marcas de vibración en la superficie. Esto no sólo da como resultado un acabado superficial deficiente, sino que también aumenta el tiempo de mecanizado y el desgaste de la herramienta. Por ejemplo, si los radios de las esquinas son demasiado ajustados, la herramienta de corte necesita trabajar más para enganchar el material, lo que puede provocar una mayor tensión tanto en la herramienta como en la pieza de trabajo.

Por lo tanto, evitar las esquinas internas agudas u optimizarlas es esencial para lograr el mejor acabado superficial posible, reducir el tiempo de mecanizado y extender la vida útil de las herramientas de corte. Para piezas de alta calidad, los diseñadores deberían considerar un ligero radio en las esquinas internas en lugar de ángulos agudos de 90 grados.

Mejores prácticas para optimizar los radios de las esquinas internas

Elegir el radio de esquina correcto

Al diseñar una pieza para mecanizado CNC, la elección de los radios de las esquinas influye directamente en el proceso de mecanizado. Se recomienda elegir un radio de esquina que sea al menos un tercio de la profundidad de la cavidad o mayor. Esto garantiza que la herramienta pueda seguir una trayectoria de corte más suave y circular, minimizando las vibraciones y mejorando la calidad de la superficie. Los radios de esquina más grandes también reducen las fuerzas de corte, lo que no sólo mejora el acabado sino que también acelera el proceso de mecanizado.

Cuanto mayor sea el radio, más rápido podrá operar la máquina, ya que la herramienta no necesita trabajar tanto material. A su vez, esto conduce a una reducción del tiempo y los costos de mecanizado, lo que lo convierte en una consideración crucial para una producción rentable.

Filetes de chuletón y dogbone como alternativas

En algunos diseños, las esquinas afiladas son necesarias para la funcionalidad de la pieza. Sin embargo, utilizar esquinas afiladas tradicionales en el mecanizado CNC puede resultar complicado y costoso. Un enfoque alternativo es utilizar filetes de T-bone o dogbone, que son soluciones prácticas para la optimización de las esquinas. Estos filetes extienden la esquina en una o dos direcciones, respectivamente, proporcionando espacio para las herramientas y al mismo tiempo permitiendo que la pieza mantenga su ajuste y función.

Los filetes de hueso en T se utilizan a menudo cuando dos piezas deben coincidir en una esquina y se requiere un ligero radio para garantizar un ensamblaje adecuado. De manera similar, los filetes de dogbone crean una esquina más redondeada que proporciona un mejor espacio libre y reduce el tiempo de mecanizado al permitir que las herramientas se muevan libremente. Estos filetes se pueden colocar estratégicamente en áreas donde normalmente se requerirían esquinas afiladas, lo que mejora la eficiencia del mecanizado sin sacrificar la integridad de la pieza.

Selección de herramientas para optimización de radios de esquina

Elegir la herramienta adecuada para mecanizar esquinas internas es esencial para lograr resultados óptimos. Para radios más grandes, se prefieren herramientas de corte más grandes, ya que pueden eliminar el material más rápidamente y con menos compromiso, lo que reduce el tiempo de mecanizado. Por otro lado, se utilizan herramientas más pequeñas para radios reducidos, pero pueden provocar un mayor desgaste de la herramienta y tiempos de mecanizado más prolongados.

Al alinear el tamaño de la herramienta con el radio de esquina deseado, puede optimizar el proceso de mecanizado tanto en velocidad como en calidad de la superficie. Además, seleccionar tamaños de herramientas estándar puede ayudar a reducir costos, ya que las herramientas especializadas pueden incurrir en mayores costos de producción y desgaste de herramientas.

Consideraciones materiales y su impacto en los radios de las esquinas

Selección de materiales y desafíos de mecanizado

La elección del material juega un papel importante a la hora de determinar la viabilidad y el coste del mecanizado de los radios de las esquinas internas. Los materiales más blandos, como el aluminio, son más fáciles de mecanizar y permiten radios de esquina más grandes con un desgaste mínimo de la herramienta. Por otro lado, los materiales más duros como el acero inoxidable o el titanio son más difíciles de mecanizar y pueden requerir herramientas más pequeñas o técnicas más especializadas para lograr los radios deseados.

Los diseñadores también deben considerar la resistencia del material y su capacidad para soportar fuerzas de mecanizado. Por ejemplo, los materiales de alta resistencia pueden requerir radios de esquina más grandes para minimizar el compromiso de la herramienta y reducir el riesgo de rotura de la herramienta. Las propiedades térmicas del material también pueden afectar la velocidad de mecanizado, ya que los materiales que generan calor excesivo pueden requerir velocidades de mecanizado más lentas para evitar daños a la herramienta.

Técnicas especiales para radios de esquina complejos

Uso del mecanizado por descarga eléctrica (EDM)

Cuando se trata de geometrías complejas o radios de esquina extremadamente estrechos, el mecanizado por descarga eléctrica (EDM) es una alternativa viable al corte CNC tradicional. La electroerosión funciona mediante el uso de descargas eléctricas para erosionar el material, lo que permite cortes precisos en materiales duros. Esta técnica es particularmente útil para mecanizar esquinas internas afiladas que son difíciles de lograr con herramientas convencionales.

La electroerosión por hilo y la electroerosión por penetración se utilizan comúnmente para mecanizar esquinas internas. La electroerosión por hilo implica el uso de un alambre delgado para cortar el material, mientras que la electroerosión por penetración utiliza un electrodo para erosionar el material. Ambos métodos son muy efectivos para crear esquinas afiladas y detalles finos, aunque tienen sus desventajas en términos de velocidad y costo.

Consideraciones de costos: cómo la optimización de los radios de las esquinas internas reduce los costos

Minimizar el desgaste de herramientas y el tiempo de mecanizado

Una de las ventajas más importantes de optimizar los radios de las esquinas internas es la reducción del desgaste de la herramienta y del tiempo de mecanizado. Al utilizar radios más grandes, la herramienta de corte involucra menos material, lo que reduce el desgaste y prolonga la vida útil de la herramienta. Además, los radios más grandes permiten que la máquina CNC funcione a velocidades más altas, lo que reduce el tiempo de mecanizado y los costos generales de producción.

Los ejemplos del mundo real muestran que la optimización de los radios de las esquinas internas puede reducir el tiempo de mecanizado hasta en un 30 %, especialmente cuando se utilizan herramientas más grandes y se minimiza el compromiso de la herramienta. Esto no sólo reduce los costos de mano de obra sino que también mejora el rendimiento, lo que permite a los fabricantes producir piezas de manera más eficiente.

Conclusión

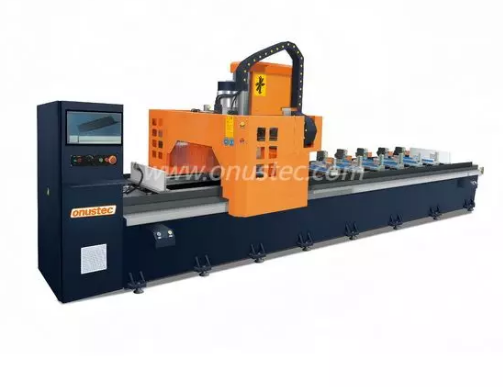

La optimización de los radios de las esquinas internas es crucial para mejorar la eficiencia del mecanizado CNC y la calidad de las piezas. Al comprender las limitaciones de las herramientas, elegir el radio correcto y considerar la selección de materiales y herramientas, los diseñadores pueden reducir el tiempo y los costos de mecanizado. Este enfoque es especialmente beneficioso para geometrías complejas y tolerancias estrictas. Los ingenieros y fabricantes pueden optimizar la producción y lograr mejores resultados aplicando estos consejos de diseño. Empresas como Onustec se especializan en optimizar diseños CNC para mejorar la eficiencia y reducir los costos de producción.

Preguntas frecuentes

P: ¿Por qué es importante optimizar los radios de las esquinas internas en el mecanizado CNC?

R: La optimización de los radios de las esquinas internas ayuda a reducir el tiempo de mecanizado, mejorar los acabados de las superficies y reducir el desgaste de las herramientas, lo que mejora la eficiencia general y la rentabilidad del mecanizado CNC.

P: ¿Cómo afecta la geometría de la herramienta a los radios de las esquinas internas en el mecanizado CNC?

R: Las herramientas de mecanizado CNC son cilíndricas, lo que significa que no pueden crear esquinas internas afiladas. El radio de la herramienta influye directamente en el radio de la esquina interna alcanzable, lo que afecta la calidad de la pieza.

P: ¿Cuál es la mejor práctica para seleccionar radios de esquina en el mecanizado CNC?

R: La elección de radios de esquina más grandes mejora el acabado de la superficie y reduce el tiempo de mecanizado, ya que las herramientas más grandes pueden funcionar más rápido y con menos tensión, optimizando la eficiencia del mecanizado CNC.

P: ¿Cómo ayudan los filetes T-bone y dogbone en los diseños CNC?

R: Los filetes con forma de T y dogbone se utilizan para mejorar el ajuste de las piezas y la eficiencia del mecanizado al proporcionar espacio para las herramientas, lo que garantiza operaciones suaves cuando se necesitan esquinas afiladas.

P: ¿Cómo afectan los materiales a los radios de las esquinas en el mecanizado CNC?

R: Diferentes materiales, como metales y plásticos, afectan la facilidad de mecanizar las esquinas. Los materiales más blandos son más fáciles de mecanizar, mientras que los materiales más duros pueden requerir herramientas o técnicas específicas.
