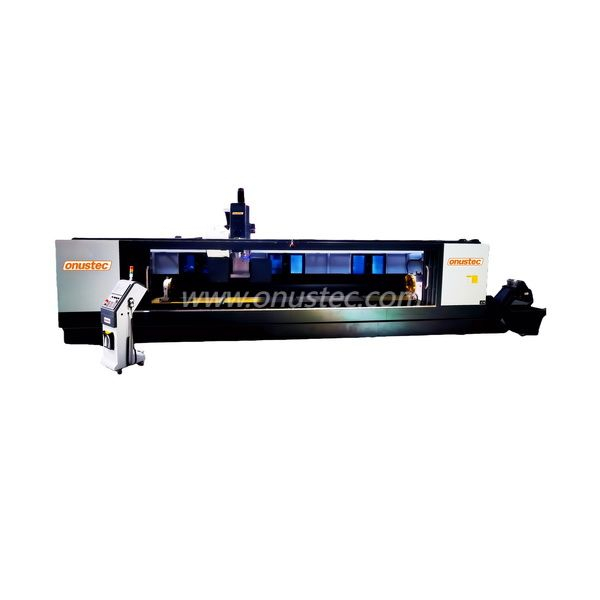

4 eje Cat40 Centro de mecanizado CNC de servicio pesado

Compartir con:

Este centro de mecanizado CNC CAT40 de 4 ejes CAT40 es aplicable para la maquinación de perfil de aluminio industrial y de acero de hierro gruesos, adopta conceptos de diseño creativo y técnicas de producción de acuerdo con los altos estándares europeos y la optimización continua.

Con una sujeción única, puede terminar las diferentes perforaciones, molienda, corte y golpe, etc. En 3 superficies mediante una mesa de trabajo rotativa de 4 ejes, es una máquina ideal para fabricaciones de metales complicadas y precisas.

Adopta al Alemania Siemens o Japón Fanuc Fanuc Insidustrial System con interfaz de conversación de máquina de hombres fáciles de operar, y 11.0kW Cat40 Spindle mecánico, así como la revista 24T Disc Tool, Renishaw NC4 F230 Medición de detección de herramientas y el sistema de medición de piezas RMP60 Renishaw RMP60 para una gran cantidad y una operación conveniente.

Adopta la cabeza y la base de la máquina de fundición, así como el famoso eje de alta precisión, reduer, tornillo de bola, estante para engranajes y piñón, guía lineal, especialmente nuestras potentes técnicas profesionales de ingeniería de ensamblaje bien capacitado, lo que garantiza el rango de procesamiento grande para perfiles grandes y compuestos de forma y curva y la máquina alta precisión para los requisitos de procesamiento de alto nivel.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Centro de mecanizado de perfil CNC de 4 ejes pesados
Diseñado para mecanizado económico y eficiente de los perfiles de acero de aluminio industrial y de hierro en 4 ejes
Todas las operaciones, como el enrutamiento, perforación, toque, fresado de roscas, muescas y aserrimientos, se realizan mientras la barra de perfil es estacionaria para proteger las superficies de perfil
24 Herramientas La revista de herramientas de disco rápido permite mecanizado rápido y tiempo de cambio de herramientas cortas, optimizando así los ciclos de mecanizado
Cat40 Spindle proporciona una poderosa capacidad de mecanizado para diferentes aplicaciones
El eje rotativo C está disponible para mecanizar continuamente de -90 ° a +90 ° (opcional)
Dos zonas de trabajo separadas permiten el mecanizado en la operación de transporte (opcional)
La detección de herramientas de Renishaw y la detección de piezas proporcionan una operación más conveniente (opcional)
Puertas de protección semi selladas para operación segura
El sistema de transporte de chips automáticos y el sistema de reciclaje de refrigerante están disponibles (opcionales)
Sistema automático de lubricación de aceite central
Controlador de 4 ejes

Opción

Operación de lanzadera para trabajar en dos lados
Cabezal de enrutamiento de ángulo para mecanizado desde abajo
Sensor de herramientas automático y medición de longitud
Sistema de transportador de chips automáticos
Escáner de código de barras
Impresora de etiqueta
Portavasos
Collet Chuck
Coleta
Cuchillas de sierra
Herramientas

Modelo No.	OT-CAT40
Golpe de viaje
Eje x	6000 mm
Eje y	500 mm
Eje z	500 mm
Distancia desde el extremo del huso hasta la mesa de trabajo	120 mm
Mesa de trabajo
Dimensión (l*w)	6000 × 500 mm
Max. de rodamiento Peso	8000 kg
T Groove Ancho	18 mm
T Groove Qty./Center Dis.	4pcs/140 mm
Alimentación
Eje	X	Y	Z
Velocidad rápida	60m/min	28m/min	28m/min
Max. de alimentación Velocidad	60m/min	28m/min	28m/min
Velocidad de mecanizado	0-15000 mm/min	0-15000 mm/min	0-15000 mm/min
Precisión del posicionamiento	± 0.05 mm	± 0.03 mm	± 0.03 mm
Precisión de reposicionamiento	± 0.03 mm/300 mm	± 0.03 mm/300m	± 0.03 mm/300 mm
Motor de servomotor
Fuerza	3.0kw	3.0kw	3.0kw
Velocidad	3000 rpm	3000 rpm	3000 rpm
Huso
Fuerza	11.0kw mecánico
Velocidad	12000 rpm
Tipo de conducción	Directo
Nivel de equilibrio	G1 (ISO1940)
Dirección de ensamblaje	Vertical
Revista de herramientas
Tipo de revista	Desct
Cáscara de herramientas	Cat40
Capacidad	24
Tiempo de cambio de herramienta	2S
Límite de herramienta
Max. Dia.	Ф80 mm
Max. Longitud	350 mm
Max. Peso	8000g
Fuente de alimentación
Voltaje	415V/380V/220V según los requisitos
Requisito de transformador	25 kVA
Fuente de aire	0.6MPA ~ 0.9MPA 600L/min
Enfriamiento
Tratamiento	Sistema de enfriamiento de reciclaje de agua/0.65kw
Huso	Enfriamiento de aceite
Lubricación
Tornillo	Sistema de lubricación automática de aceite
Guía lineal	Sistema de lubricación automática de aceite
Recolección de polvo
Estándar	Cajón de empuje manual
Opcional	Sistema de transportador de chip 0.75kw
Protección
Protección de la máquina	Puerta de protección semi sellada
Guía de protección ferroviaria	X Protección del movimiento de concertina
Datos de la máquina
Dimensión (LXWXH)	7400mmx2800mmx3300mm
Peso	8000 kg
Requisitos de operación
Electricidad	30kW 3fase
Temperatura ambiente	5 ~ 40 C. Grado
Humedad ambiental	30 ~ 70
Intensidad de vibración	<0.5G
Proteger del polvo flotante, aire corrosivo
Resistencia a tierra	<10Ω
