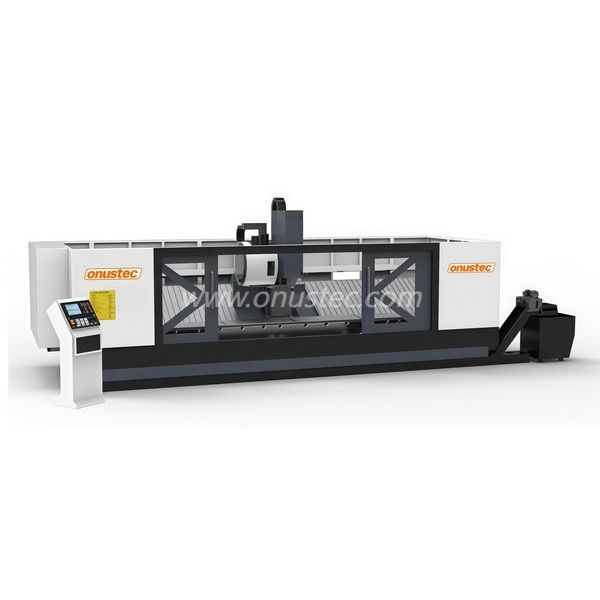

Centro de mecanizado de perfil CNC de servicio pesado de 3 ejes BT40

Compartir con:

Este centro de mecanizado de perfil CNC de 3 ejes BT40 CNC es aplicable para la maquinación de perfil de metal de aluminio industrial grueso, adopta conceptos de diseño creativo y técnicas de producción de acuerdo con los altos estándares europeos y la optimización continua.

Adopta el sistema industrial profesional de Alemania Siemens con interfaz de conversación de máquina de hombres fáciles y fácil de operar y Windows PC creativamente adicional en la estación de control para editar el programa con archivos DXF, archivos de pasos (el software Alemania 3D es opcional) a la transferencia al sistema NC.

Adopta la cabeza de la máquina de fundición y el dispositivo de sujeción de fundición, así como el famoso huso de alta precisión, reduer, tornillo de bola, bastidor de engranajes y piñón, guía lineal, especialmente nuestras potentes técnicas profesionales de ingeniería de ensamblaje bien capacitado, lo que garantiza el gran rango de procesamiento para grandes y compuestos de forma y curva de compuestos y la máquina alta para los requisitos de procesamiento estándar altos.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Características

· Centro de mecanizado de perfil de 3 ejes pesados

· Diseñado para el mecanizado económico y eficiente de los perfiles de aluminio industrial y de acero de hierro

· Todas las operaciones, como enrutamiento, perforación, golpe, fresado de roscas, muescas y aserrimientos, se realizan mientras la barra de perfil es estacionario para proteger las superficies de perfil

· 24 Herramientas la revista de herramientas de disco rápido permite el mecanizado rápido y el corto tiempo de cambio de herramientas, optimizando así los ciclos de mecanizado

· El husillo BT40 proporciona una poderosa capacidad de mecanizado para diferentes aplicaciones

· El eje rotativo C está disponible para mecanizar continuamente de -90 ° a +90 ° (opcional)

· Dos zonas de trabajo separadas permiten mecanizado en la operación de transporte (opcional)

· Puertas de protección semi-selladas para operación segura

· Sistema automático de lubricación de aceite central

· Controlador de 3 ejes

Opción

· Operación de transporte para trabajar en dos lados

· Cabeza de enrutamiento de ángulo para mecanizado desde abajo

· Sensor automático de herramientas y medición de longitud

· Sistema de transporte de chips automáticos

· Escáner de código de barras

· Etiquetar impresora

· Portureros de herramientas

· Collet Chuck

· Coletas

· Hojes de sierra

· Herramientas

Modelo No.	OT-BT40-4500
Golpe de viaje
Eje x	4500 mm
Eje y	500 mm
Eje z	500 mm
Distancia desde el extremo del huso hasta la mesa de trabajo	120 mm
Mesa de trabajo
Dimensión (l*w)	4500 × 600 mm
Max. Peso de rodamiento	5000 kg
T Groove Ancho	18 mm
T Groove Qty./Center Dis.	4pcs/140 mm
Alimentación
Eje	X	Y	Z
Velocidad rápida	60m/min	28m/min	28m/min
Max. Velocidad de alimentación	60m/min	28m/min	28m/min
Velocidad de mecanizado	0-15000 mm/min	0-15000 mm/min	0-15000 mm/min
Precisión del posicionamiento	± 0.05 mm	± 0.03 mm	± 0.03 mm
Precisión de reposicionamiento	± 0.03 mm/300 mm	± 0.03 mm/300m	± 0.03 mm/300 mm
Motor de servomotor
Fuerza	3.0kw	3.0kw	3.0kw
Velocidad	3000 rpm	3000 rpm	3000 rpm
Huso
Fuerza	11.0kw mecánico
Velocidad	12000 rpm
Tipo de conducción	Directo
Nivel de equilibrio	G1 (ISO1940)
Dirección de ensamblaje	Vertical
Revista de herramientas
Tipo de revista	Desct
Cáscara de herramientas	BT40
Capacidad	24
Tiempo de cambio de herramienta	2S
Límite de herramienta
Max. Dia.	Ф80 mm
Max. Longitud	350 mm
Max. Peso	8000g
Fuente de alimentación
Voltaje	415V/380V/220V según los requisitos
Requisito de transformador	25 kVA
Fuente de aire	0.6MPA ~ 0.9MPA 600L/min
Enfriamiento
Tratamiento	Sistema de enfriamiento de reciclaje de agua/0.65kw
Huso	Enfriamiento de aceite
Lubricación
Tornillo	Sistema de lubricación automática de aceite
Guía lineal	Sistema de lubricación automática de aceite
Recolección de polvo
Estándar	Cajón de empuje manual
Opcional	Sistema de transportador de chip 0.75kw
Protección
Protección de la máquina	Puerta de protección semi sellada
Guía de protección ferroviaria	X Protección del movimiento de concertina
Datos de la máquina
Dimensión (LXWXH)	6900mmx2800mmx3300mm
Peso	6500 kg
Requisitos de operación
Electricidad	30kW 3fase
Temperatura ambiente	5 ~ 40 C. Grado
Humedad ambiental	30 ~ 70
Intensidad de vibración	<0.5G
Proteger del polvo flotante, aire corrosivo
Resistencia a tierra	<10Ω
