Centro de mecanizado de perfil de 4 ejes CNC

Estructura de máquinas

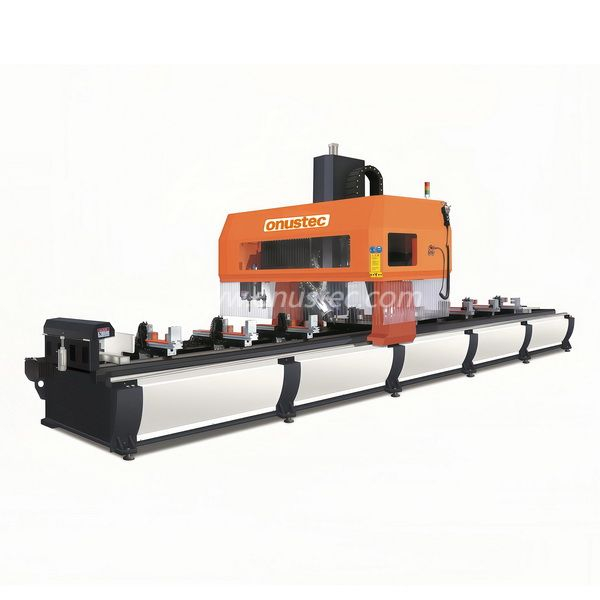

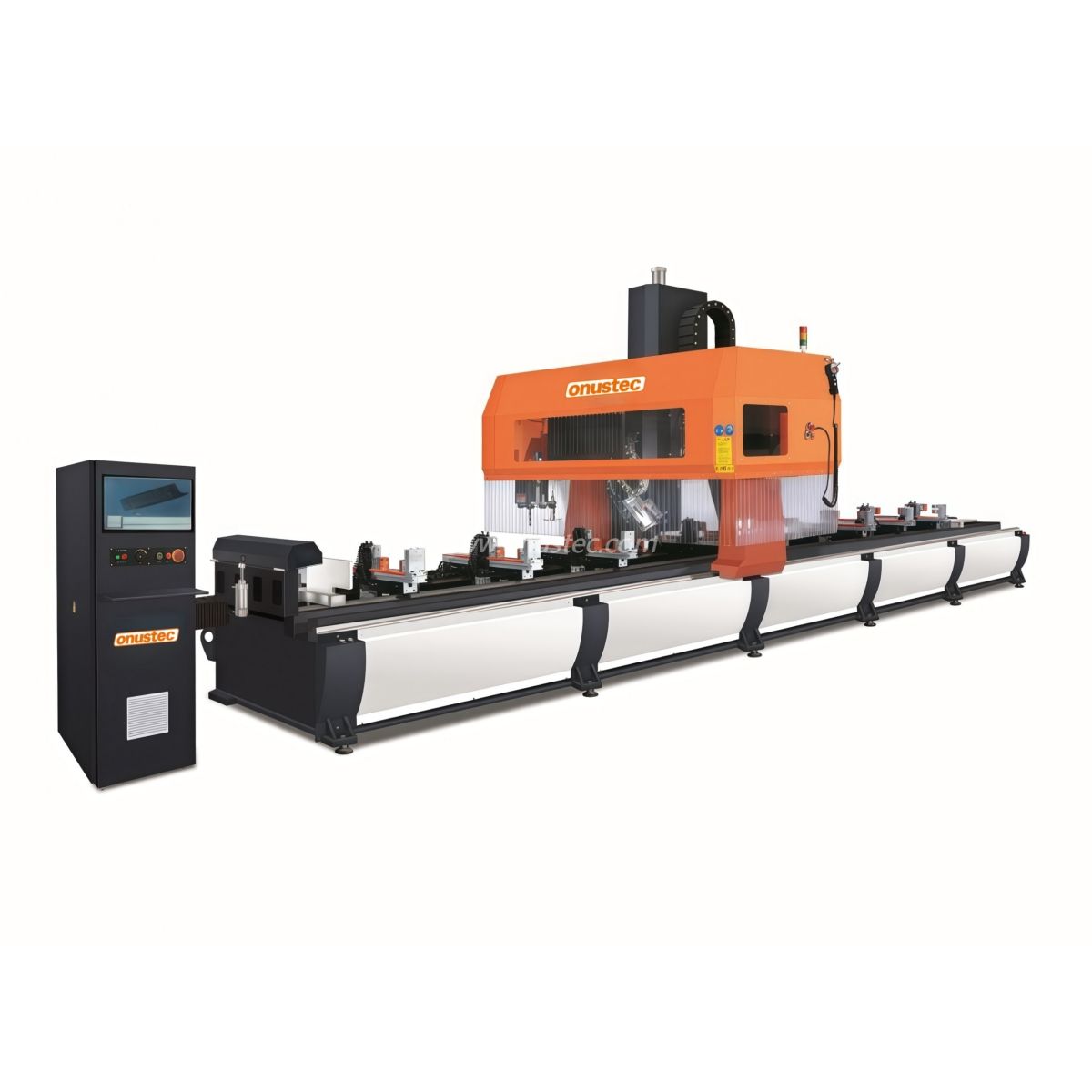

The 4-Axis Gantry CNC Machining Center has a solid and stable gantry-type servo-drive structure, consisting of a worktable, bed, column, beam, upper and lower sliding boxes, front and rear slides, air pressure control system, automatic lubrication device, automatic cooling filter, aluminum chip collection device, the control system consists of operating desk, industrial operation system, PC, electrical control system, operating software and other components.

Definición de cada eje de coordenadas:

Eje X: el pórtico se mueve izquierdo y derecho vertical y horizontalmente (trazo de 72000 mm, 4 ejes 7000 mm);

Eje y: diseño de portaobjetos en forma de L de alta resistencia, equipado con pista lineal de 2 ejes + tornillo de precisión para rotación hacia adelante y hacia atrás (carrera de 1400 mm, 4 ejes 600 mm);

Eje z: diseño de caja cuadrada, pista lineal de doble eje en el lado + tornillo de precisión para rotación hacia arriba y hacia abajo (carrera 780 mm, 4 ejes 400 mm);

Estructura de mesa de trabajo

El eje X está equipado con un deflector de posicionamiento de referencia cero de referencia de doble extremo, que se puede dividir en dos áreas de trabajo de procesamiento a la izquierda y a la derecha, lo que permite la operación eficiente de transporte sin interrupción mientras se procesa, lo que mejora en gran medida la eficiencia de producción.

Cabezal de la máquina de fundición y huso potente

Adopta el cabezal de la máquina de fundición de precisión diseñada profesionalmente, equipado con 24000 rpm de 12kw de husillo de alta velocidad de alta velocidad para realizar un procesamiento de altura, perforación, grabado y corte, etc.

Solución eficiente de software sin papel

Está equipado con el sistema industrial de Siemens y PC estable y avanzado para el control de operaciones, y proporcionará una solución de software de papel eficiente opcional, que está desarrollada conjuntamente por el equipo de expertos en software OYT y el equipo de expertos en software alemán e italiano.

El software puede generar automáticamente el programa de procesamiento para el sistema de operación industrial a partir de archivos de pasos 3D, también puede dividir automáticamente las divisiones de procesamiento y el procedimiento de evitación de la abrazadera, ahorra mucho costo de mano de obra y mejora la eficiencia y evitar posibles errores en la simulación de entidad de la relación 1: 1.

Sistema de detección y medición de la revista de herramientas y de herramientas

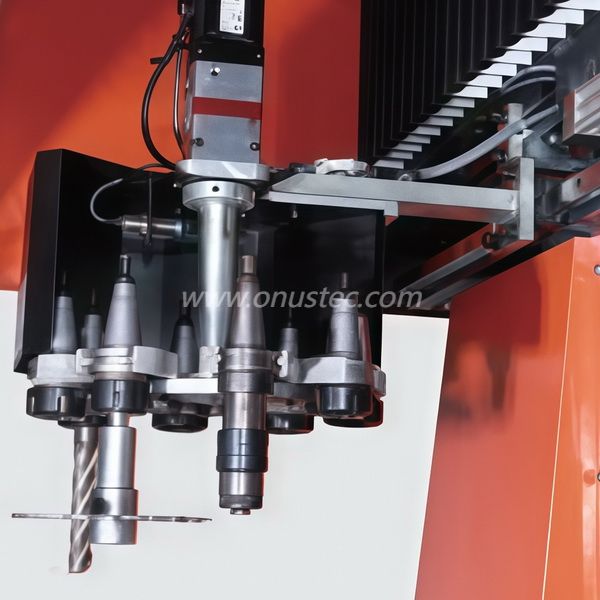

La revista de herramientas de tipo lineal diseñado profesionalmente con 8 herramientas garantiza que la herramienta estable y eficiente cambie en cualquier posición; La máquina está equipada con el sistema automático de detección y medición de herramientas, puede leer automáticamente la longitud de la herramienta a través del sistema de retroalimentación de señal con operación fácil y eficiente.

Sistema de evitación de sujeción automática

Adopta un sistema de evitación de sujeción automática anticipada y segura, reconocerá y moverá automáticamente los vicios a la posición disponible, mientras que hay conflictos entre la herramienta y los vicios durante la operación, proporciona una operación más segura y eficiente.

Sistema de enfriamiento automático

El huso tiene función de enfriamiento de aire para garantizar que el huso no se sobrecaliente durante el procesamiento;

El sistema de control y los gabinetes eléctricos también están equipados con sistemas de enfriamiento por escape de calor;

La máquina está equipada con un sistema de pulverización de enfriamiento de herramientas, el sistema extiende la vida útil de la herramienta y mejora el acabado de procesamiento.

Sistema de lubricación automática

Los rieles de la guía de la máquina herramienta y los tornillos de bola adoptan un sistema de lubricación automática de suministro de aceite central presurizado, y están equipados con una válvula de regulación de volumen de aceite, que es simple y conveniente de operar;

Todos los circuitos de aceite están instalados con tuberías de cobre, que son duraderas, y el control de operación del sistema realiza el suministro y lubricación de aceite centralizado automático;

Los rodamientos de husillo eléctrico, el reductor y los cojinetes de tornillo están lubricados con grasa de aceite sellado especial de alto grado, que es estable y duradero.

Seguridad y protección

Está equipado con un sistema de cortina de luz de protección de seguridad de inducción de infrarrojos de alta sensibilidad, el sistema comenzará a funcionar una vez que la máquina esté en funcionamiento; Una vez que el alguien entra en este área de protección mientras operaba, la máquina se detendrá inmediatamente, la máquina no comenzará hasta que se presione el botón de liberación; Además de eso, también tiene la puerta de protección de elevación transparente para la seguridad.

Diseño de eliminación de chips, iluminación y apariencia

Está equipado con cajas de recolección de chips móviles y lámpara de iluminación dentro del cabezal de la máquina móvil para el área de procesamiento, lo que puede mejorar la seguridad y satisfacer las necesidades del trabajo nocturno; También está equipado con una luz de advertencia de tres colores para indicar tres modos: a. bajo operación, b. finalización de operación, c. alarma de falla; La apariencia de toda la máquina está hecha de pintura de hornear de alta temperatura duradera y de alta gama.

Características

· Centro de mecanizado de perfil CNC de 4 ejes

· Diseñado para mecanizado económico y eficiente de aluminio y perfiles de acero de paredes delgadas

· Todas las operaciones, como el enrutamiento, perforación, toque, fresado de roscas, muescas y aserrimientos, se realizan mientras el

  La barra de perfil es estacionario para proteger las superficies de perfil

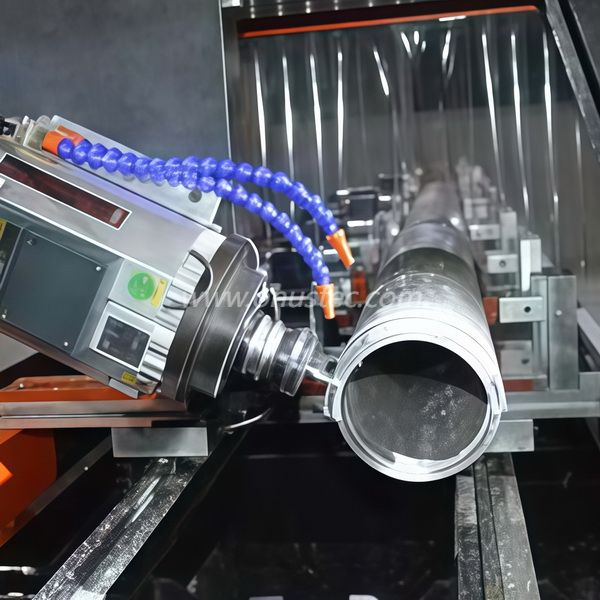

· Mecanizado con todas las herramientas en ángulos continuamente ajustables de -90 ° a +90 °

· Equipado con 8 posiciones, la revista Umbrella Tool permite mecanizado rápido y un corto      tiempo de cambio de herramientas, por lo tanto,

  Optimización de los ciclos de mecanizado

· El sistema de evitación de la abrazadera automática mejora la eficiencia y la seguridad

· Software CAM del operador con visualización gráfica 3D de piezas de trabajo (opcionales)

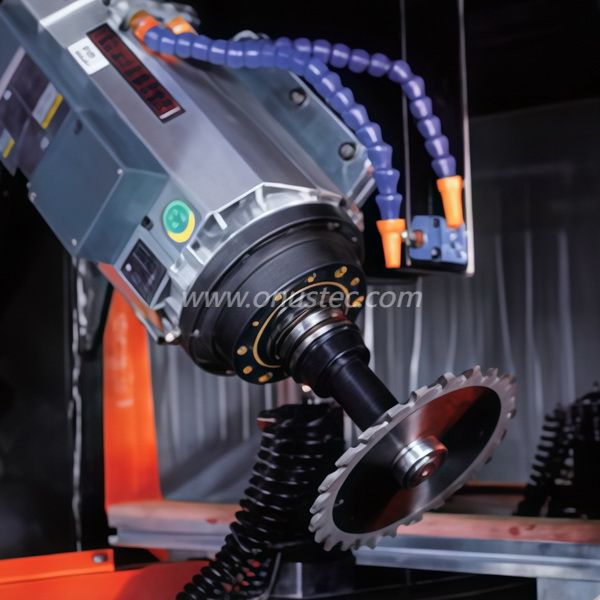

· La revista se puede equipar con una cuchilla de sierra de tragamonedas para la fresado final de los perfiles de páramo.

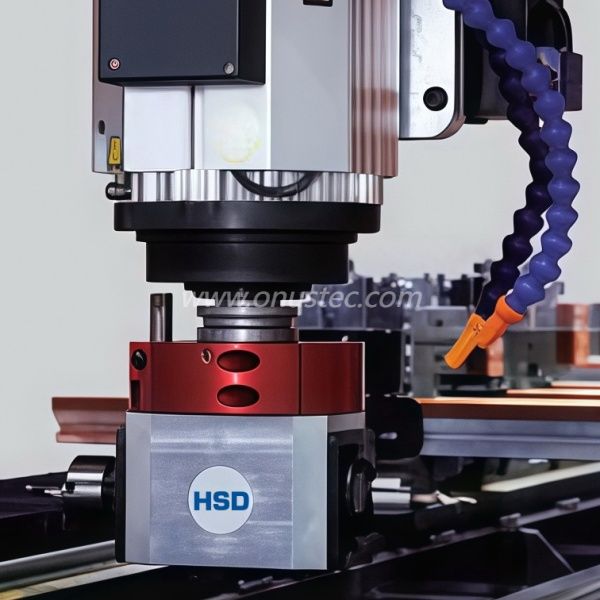

· Las cabezas de ángulo están disponibles para mecanizado doble y final (0 ° - 90 ° - 180 ° - 270 °) (opcional)

· Dos áreas de trabajo separadas permiten mecanizado continuo en la operación de transporte (opcional)

· Sistema creativo de operación industrial dual y sistema de operación de Windows

· Protección de cortina de luz electrónica para la seguridad del operador

· Dos zonas de trabajo separadas permiten mecanizado en la operación de transporte (opcional)

· PC conveniente, puertos USB y conexión de red

· Sistema automático de lubricación de aceite central

· Puerta de protección

· Sensor de cortina ligera

· Lámpara de advertencia de 3 colores

· Controlador de 4 ejes

Opción

· Operación de transporte para trabajar en dos lados

· Cabeza de enrutamiento de ángulo para mecanizado desde abajo

· T Blade de ranura para el perfil de fresado Tenon y Mullion

· Sensor automático de herramientas y medición de longitud

· Sistema de transporte de chips automáticos

· Escáner de código de barras

· Etiquetar impresora

· Portureros de herramientas

· Collet Chuck

· Saw Head

· Herramientas
