La programación CNC (Programación de Control Numérico por Computadora) está revolucionando el mundo de la fabricación. ¿Cómo transforma los diseños digitales en piezas precisas del mundo real? Este proceso es la columna vertebral de industrias como la aeroespacial, la automotriz y la médica, donde la precisión es fundamental. En este artículo, exploraremos la definición, los tipos y el software utilizados en la programación CNC. Aprenderá cómo mejora la eficiencia, automatiza tareas complejas e impulsa sistemas de producción modernos.
La programación CNC implica la creación de instrucciones detalladas que guían a las máquinas CNC en la realización de tareas precisas como cortar, taladrar y fresar. El proceso comienza con un modelo CAD, que es un diseño digital de la pieza a fabricar. Luego, estos modelos se convierten en código G legible por máquina mediante el uso de software de fabricación asistida por computadora (CAM). El código G proporciona a la máquina todos los datos necesarios sobre las trayectorias de las herramientas, los avances y las velocidades necesarias para producir la pieza con precisión. La programación CNC garantiza que la máquina realice estas tareas con una mínima intervención humana, maximizando la eficiencia de la producción.
La programación CNC se basa en varios componentes clave que trabajan juntos para garantizar resultados de fabricación precisos. La siguiente tabla desglosa estos componentes, sus funciones, aplicaciones, especificaciones técnicas y consideraciones.
| Componente | Función | Tecla | de aplicación Especificaciones técnicas | Consideraciones |
|---|---|---|---|---|
| Unidad de control de máquina CNC | Interpreta instrucciones programadas y dirige los movimientos de la máquina. | Controla acciones de la máquina como cortar, taladrar y fresar. | Velocidad del procesador: 500 MHz a 3 GHz; Tipo de sistema de control: circuito abierto/cerrado | Asegúrese de que la unidad de control coincida con las capacidades de la máquina. |
| Herramientas | Responsable de la remoción de material de la pieza de trabajo. | Se utiliza para cortar, dar forma, taladrar y fresar. | Tipos de herramientas: fresas, taladros, tornos; Material de la herramienta: carburo, acero de alta velocidad. | La selección de herramientas debe alinearse con el tipo de material y el corte deseado. |
| Dispositivos de retroalimentación | Proporciona datos en tiempo real sobre la posición de la máquina. | Se utiliza para posicionamiento preciso y corrección de errores. | Tipo de sensor: codificadores, escalas lineales; Precisión: 0,01 mm a 0,1 mm | Es necesaria una calibración regular para obtener una retroalimentación precisa |
| Sistemas de accionamiento | Convierte señales eléctricas en movimiento mecánico. | Guía el movimiento de la máquina CNC a lo largo de ejes específicos | Tipos de motores: paso a paso, servo; Par de apriete: 0,1 Nm a 100 Nm; Velocidad: hasta 10.000 RPM | Es fundamental adaptar la potencia del motor al tamaño y la carga de la máquina |
Consejo: al seleccionar componentes para sistemas CNC, considere siempre la compatibilidad entre la unidad de control de la máquina, los dispositivos de retroalimentación y los sistemas de accionamiento para garantizar un rendimiento y una precisión óptimos.
El código G es el lenguaje principal utilizado en la programación CNC. Consiste en un conjunto de comandos que controlan el movimiento de las máquinas CNC. Estos comandos indican a la máquina cómo moverse, dónde moverse y cuándo detenerse. Los códigos G comunes incluyen G00 para posicionamiento rápido, G01 para interpolación lineal y G02/G03 para interpolación circular. Estos códigos le dicen a la máquina exactamente cómo navegar por las rutas de herramientas definidas en la programación. Para el mecanizado CNC, comprender y aplicar correctamente el código G es fundamental para lograr resultados precisos y de alta calidad.
La programación CNC manual es la forma más básica de programación CNC, donde el programador ingresa manualmente cada comando en la consola de control de la máquina. Este método requiere un conocimiento profundo de las operaciones de la máquina y la sintaxis del código G. Aunque la programación manual permite un control preciso, requiere mucho tiempo y es propensa a errores humanos. Se utiliza principalmente para piezas simples o en situaciones donde el software CAD/CAM no está disponible. Sin embargo, es menos eficiente en comparación con métodos modernos como la programación CAM, que ofrecen automatización y reducción de errores.

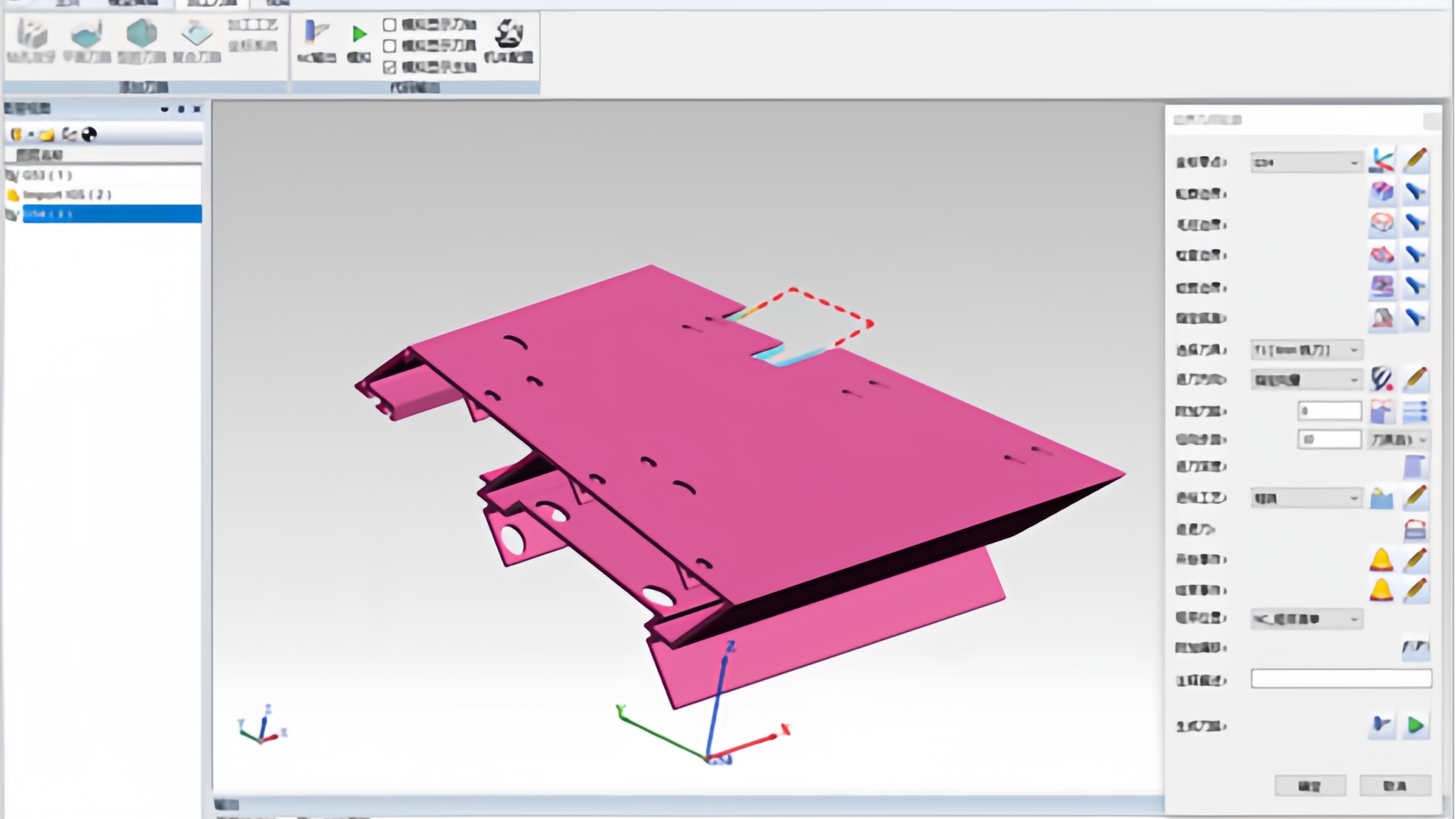

La programación CAM utiliza software especializado para generar programas CNC basados en modelos CAD. El software convierte el diseño de la pieza en trayectorias de herramientas y genera automáticamente el código G correspondiente. La programación CAM es el método más común y preferido porque es más rápida, más precisa y menos propensa a errores en comparación con la programación manual. El software CAM permite programar piezas complejas de manera eficiente, visualizando trayectorias de herramientas y proporcionando funciones avanzadas como simulación para detectar errores potenciales antes del mecanizado real. Este tipo de programación es especialmente útil para producciones de gran volumen.
La programación CNC conversacional simplifica el proceso al permitir a los operadores crear programas directamente en el panel de control de la máquina. En lugar de ingresar un código G sin formato, se solicita a los operadores que proporcionen respuestas a preguntas o completen parámetros para trayectorias de herramientas, velocidades y avances. Esta interfaz fácil de usar es ideal para operadores que trabajan en tareas más simples o en la creación de prototipos. Si bien la programación conversacional es fácil de usar, normalmente se limita a operaciones básicas y no ofrece las capacidades avanzadas de la programación CAM para piezas complejas.
El software CAD (Diseño asistido por computadora) se utiliza para crear modelos 2D y 3D de las piezas a fabricar. Estos modelos digitales son la base de la programación CNC. Las herramientas de software CAD como SolidWorks y AutoCAD permiten a los diseñadores desarrollar modelos precisos con especificaciones detalladas. Una vez finalizado el diseño, se exporta al software CAM para la generación de trayectorias y la creación de códigos G. El software CAD ayuda a garantizar que el diseño sea preciso y completo, lo que reduce las posibilidades de errores durante el mecanizado.
El software CAM (fabricación asistida por computadora) se utiliza para traducir modelos CAD en instrucciones legibles por máquina para máquinas CNC. Herramientas de software CAM populares como Mastercam, Fusion 360 y SolidCAM automatizan el proceso de generación de trayectorias de herramientas y código G. Estas herramientas permiten a los programadores de CNC definir operaciones de mecanizado, selecciones de herramientas y parámetros de corte de manera eficiente. El software CAM no solo ahorra tiempo sino que también reduce el error humano al simular el proceso de mecanizado y detectar posibles problemas, como colisiones de herramientas, antes de que comience el mecanizado.
| Software CAM | Características de la tecla de | función Ejemplo | de aplicación | Software |
|---|---|---|---|---|
| cámara maestra | Convierte diseños CAD a código G | Potente para mecanizado multieje y optimización de trayectorias de herramientas | Aeroespacial, automotriz, fabricación de moldes. | Mastercam X8 |
| Fusión 360 | Solución híbrida CAD/CAM | Basado en la nube, integra CAD y CAM | Pequeñas y medianas empresas, creación rápida de prototipos | Fusión 360 |
| SólidoCAM | Totalmente integrado con SolidWorks | Tecnología iMachining para un corte más rápido | Mecanizado de precisión, industrias que utilizan SolidWorks | CAM de SolidWorks |
| GibbsCAM | Software CAM con interfaz fácil de usar | Programación rápida para fresado, torneado y multitarea | Mecanizado general, médico, aeroespacial. | GibbsCAM V11 |
| Aspiración vectorial | Especializados en fresado y grabado CNC. | Interfaz intuitiva, capacidades avanzadas de grabado. | Carpintería, rotulación, fabricación de muebles. | Aspirar V10 |

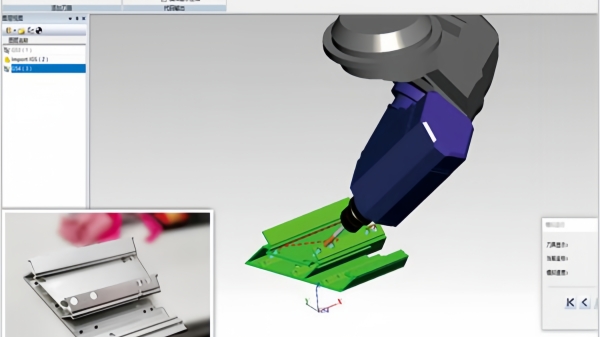

El software de simulación desempeña un papel fundamental en la programación CNC al probar virtualmente el código G antes de ejecutarlo en la máquina CNC. Esto permite a los programadores verificar que las trayectorias de las herramientas sean correctas y que no haya colisiones ni errores en el programa. Se utiliza software de posprocesamiento para adaptar el código G a controladores de máquinas CNC específicos, lo que garantiza la compatibilidad y optimiza el proceso de mecanizado. Traduce los datos de la trayectoria de la herramienta en instrucciones específicas de la máquina, lo que permite un funcionamiento fluido en diferentes máquinas CNC.
Los códigos G son instrucciones críticas en la programación CNC que controlan el movimiento y el funcionamiento de las máquinas herramienta. Los diferentes códigos G representan varias funciones como interpolación lineal, posicionamiento rápido e interpolación circular. Comprender estos códigos G ayuda a aumentar la eficiencia y precisión de la programación.
| Función | de código G | Aplicación | Velocidad/Control | Ejemplo de uso |
|---|---|---|---|---|
| G00 | Posicionamiento rápido | Se utiliza para movimientos rápidos entre trayectorias de herramientas. | Lo más rápido | G00 X100 Y100 Z50 (Coloque la herramienta rápidamente en X100, Y100, Z50) |
| G01 | Interpolación lineal | Mueve la herramienta en línea recta. | Velocidad de alimentación controlada | G01 X200 Y200 F150 (La herramienta se mueve en línea recta a una velocidad de avance de 150 unidades por minuto) |
| G02 | Interpolación circular en el sentido de las agujas del reloj | Mueve la herramienta a lo largo de un arco en el sentido de las agujas del reloj. | Velocidad de avance variable | G02 X200 Y200 I50 J50 F200 (Movimiento en sentido horario con avance específico) |
| G03 | Interpolación circular en sentido antihorario | Mueve la herramienta a lo largo de un arco en sentido antihorario. | Velocidad de avance variable | G03 X200 Y200 I50 J50 F200 (Movimiento antihorario con avance específico) |
| G17 | Selección del plano XY | Define el plano para la interpolación circular. | - | G17 (Selecciona el plano XY para un mayor movimiento circular) |
| G90 | Posicionamiento absoluto | Las posiciones se establecen en relación con un punto fijo (normalmente el origen) | Punto de referencia fijo | G90 (Posiciones usando coordenadas absolutas) |
| G91 | Posicionamiento incremental | Las posiciones se establecen en relación con la posición actual. | Relativo | G91 (Posiciones usando coordenadas relativas) |
Consejo: cuando utilice códigos G, asegúrese de seleccionar correctamente el sistema de coordenadas (absoluto o incremental) para evitar errores de programación innecesarios.
Los códigos M se utilizan para controlar funciones auxiliares de máquinas CNC, como el control del husillo, los cambios de herramientas y la activación del refrigerante. Estos códigos complementan los códigos G para garantizar que la máquina ejecute todas las operaciones necesarias durante el proceso de mecanizado.
| Función | de código M | Aspecto de control | de aplicación | Ejemplo de uso |
|---|---|---|---|---|
| M03 | Eje encendido (en el sentido de las agujas del reloj) | Arranca el husillo en el sentido de las agujas del reloj. | Huso | M03 S1000 (Iniciar husillo a 1000 RPM) |
| M04 | Eje encendido (en sentido antihorario) | Arranca el husillo en sentido antihorario. | Huso | M04 S1200 (Inicia el husillo a 1200 RPM, en sentido antihorario) |
| M05 | Parada del husillo | Detiene el husillo | Huso | M05 (Parar husillo) |
| M06 | Cambio de herramienta | Ordena a la máquina que cambie la herramienta. | Estampación | M06 T01 (Cambio a herramienta 1) |
| M08 | Refrigerante encendido | Activa el sistema de refrigeración. | Sistema de refrigeración | M08 (Activar refrigerante) |
| M09 | Refrigerante apagado | Desactiva el sistema de refrigeración. | Sistema de refrigeración | M09 (Apagar el refrigerante) |
| M30 | Fin del programa | Finaliza el programa y reinicia la máquina. | Control de programa | M30 (Fin del programa) |
Consejo: Al ejecutar códigos M, asegúrese de que la máquina esté en el estado correcto, especialmente al realizar cambios de herramienta o control del husillo para evitar daños a la máquina o a las herramientas.
Además de los códigos G y M, existen otros códigos que se utilizan en la programación CNC para controlar varios aspectos del proceso de mecanizado. Los códigos T especifican el número de herramienta o el desplazamiento de la herramienta, mientras que los códigos S establecen la velocidad del husillo. Los códigos F controlan la velocidad de avance y dictan qué tan rápido se mueve la herramienta a lo largo de la ruta programada. Los códigos D se utilizan para compensaciones de herramientas y los códigos N se utilizan para conversiones escritas manualmente. Comprender estos códigos ayuda a los programadores de CNC a optimizar el proceso de mecanizado y garantizar la precisión.
Mastercam es uno de los paquetes de software CAM más utilizados en la industria de la programación CNC. Ofrece potentes capacidades para tareas de mecanizado tanto simples como complejas. Mastercam permite la generación de trayectorias de herramientas, la creación de códigos G y la simulación de operaciones de mecanizado. Su interfaz fácil de usar y su amplia gama de funciones lo convierten en una opción popular para los programadores CNC en industrias como la aeroespacial, automotriz y de fabricación de moldes. Mastercam es particularmente conocido por su capacidad para manejar el mecanizado multieje con facilidad.
Fusion 360 es un software CAD/CAM basado en la nube desarrollado por Autodesk. Integra funcionalidades CAD y CAM, lo que lo hace ideal para empresas que necesitan un flujo de trabajo optimizado. Fusion 360 es popular entre las pequeñas y medianas empresas debido a su asequibilidad y facilidad de uso. Admite modelado 3D, generación de trayectorias de herramientas y creación de códigos G en una única plataforma. Fusion 360 también ofrece capacidades de simulación avanzadas, lo que permite a los programadores verificar sus trayectorias y optimizar el proceso de mecanizado antes de que comience la producción.
SolidWorks CAM es una solución híbrida CAD/CAM que se integra perfectamente con SolidWorks. Permite a los usuarios crear programas CNC directamente desde sus diseños de SolidWorks. SolidWorks CAM es ideal para empresas que ya utilizan SolidWorks para sus necesidades de CAD. El software simplifica la generación de trayectorias de herramientas y la creación de códigos G, lo que lo convierte en una herramienta valiosa para los programadores de CNC. SolidWorks CAM también ofrece funciones avanzadas como el reconocimiento de funciones, que automatiza el proceso de programación para determinadas funciones de piezas.
El primer paso para escribir código CNC es exportar el modelo CAD al software CAM. Los modelos CAD generalmente se diseñan en software como SolidWorks o AutoCAD, y una vez que se completa el diseño, se exporta a software CAM como Mastercam o Fusion 360. El modelo CAD sirve como base para generar rutas de herramientas y código G.
Una vez que el modelo CAD está en el software CAM, el siguiente paso es definir las operaciones de mecanizado y generar trayectorias. Las trayectorias son los caminos que seguirá la herramienta para eliminar material de la pieza de trabajo. El software CAM permite a los usuarios visualizar estas trayectorias y simular el proceso de mecanizado para verificar posibles errores, como colisiones de herramientas o velocidades incorrectas.
Después de verificar las trayectorias y generar el código G, el siguiente paso es transferir el código a la máquina CNC. Esto se puede hacer mediante USB, transferencia directa de red o una conexión local. Una vez que el código G se carga en la máquina, el operador puede iniciar el proceso de mecanizado y la máquina CNC seguirá las instrucciones proporcionadas en el código G para producir la pieza.
La programación CNC es vital en la fabricación moderna, ya que permite una alta precisión y eficiencia en la producción de piezas complejas. Al transformar los diseños CAD en código G, se minimiza la intervención humana y se aumenta la precisión de la producción. Los diferentes tipos de programación CNC, incluida la manual, CAM y conversacional, ofrecen beneficios únicos. Elegir el software de programación CNC adecuado, como Guangzhou Onustec Group Ltd. de los productos, garantiza resultados de mecanizado óptimos. Guangzhou Onustec Group Ltd. proporciona soluciones líderes en la industria, que mejoran la precisión y la productividad, lo que hace que la programación CNC sea una parte indispensable del panorama de fabricación actual.
R: La programación CNC es el proceso de creación de instrucciones para máquinas CNC, convirtiendo diseños CAD en código G legible por máquina para tareas como cortar, taladrar y fresar.
R: La programación CNC automatiza tareas complejas, minimiza la intervención humana y mejora la precisión, la velocidad y la eficiencia general de la producción en industrias como la aeroespacial y la automotriz.
R: Los tipos principales son la programación CNC manual, la programación de fabricación asistida por computadora (CAM) y la programación CNC conversacional, cada una adecuada para diferentes niveles de complejidad.
R: El software común incluye herramientas CAD para diseñar piezas, software CAM como Mastercam para generar código G y herramientas de simulación para verificar trayectorias de herramientas en el mecanizado CNC.
R: La elección depende de sus necesidades de producción. Software como Fusion 360 y Mastercam ofrece una gama de funciones para operaciones de mecanizado CNC tanto simples como complejas.
