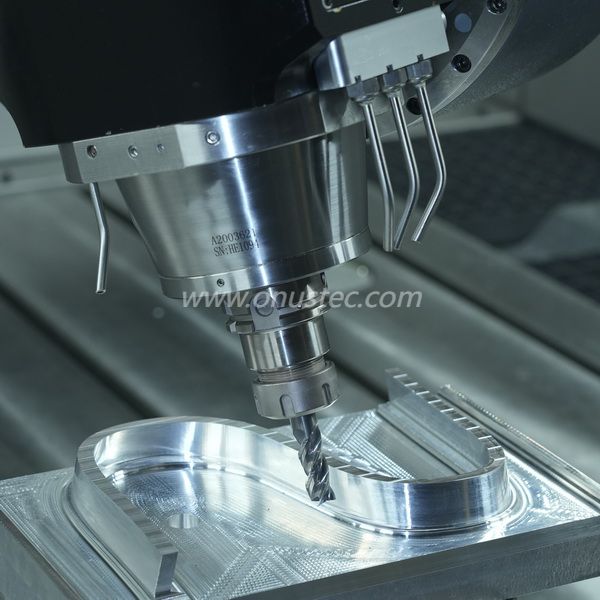

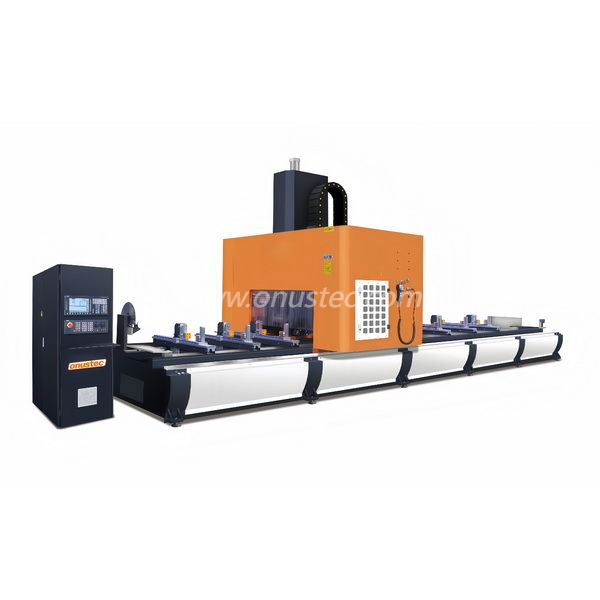

El centro de mecanizado de perfil CNC de la pared de la cortina de aluminio de 5 ejes es aplicable para el procesamiento complicado de alta precisión de los perfiles de metales de aluminio con sujeción única, adopta conceptos de diseño creativo y técnicas de producción de acuerdo con los altos estándares alemanes y la optimización continua.
Equipa 17kw de poderoso eje con Fast junto con 8 Herramientas y 1 cuchilla de sierra grande de 500 mm para un procesamiento grande y flexible, puede procesarse en cualquier ángulo y dirección en el eje de 5 y también puede realizar un mecanizado de 6 lados desde abajo con una cabeza de ángulo opcional, y es profesional en un procesamiento complicado y una alta precisión con una sujetación de un solo tiempo en perfiles regulares e irregulares.
Adopta el sistema industrial profesional de 5 ejes de Alemania Siemens con interfaz de conversación de máquina de hombres fáciles y fácil de operar y Windows PC creativamente adicional en la estación de control para editar el programa con archivos DXF, archivos de pasos (el software Alemany 3D es opcional) se transfiere al sistema NC.
Adopta la cabeza de la máquina de fundición y el dispositivo de sujeción de fundición, así como el famoso huso de alta precisión, reduer, tornillo de bola, bastidor de engranajes y piñón, guía lineal, especialmente nuestras potentes técnicas profesionales de ingeniería de ensamblaje bien capacitado, lo que garantiza el gran rango de procesamiento para grandes y compuestos de forma y curva de compuestos y la máquina alta para los requisitos de procesamiento estándar altos.
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
· Centro de mecanizado CNC de 5 ejes
· Diseñado para mecanizado económico y eficiente de aluminio y perfiles de acero de paredes delgadas
· Todas las operaciones, como enrutamiento, perforación, golpe, fresado de roscas, muescas y aserrimientos, se realizan mientras la barra de perfil es estacionario para proteger las superficies de perfil
· Mecanizado de 6 lados. Desde abajo con una cabeza de ángulo (opcional)
· Equipado con 8 herramientas+1 cuchilla de sierra grande junto con la revista de herramientas paraguas permite mecanizado rápido y un corto tiempo de cambio de herramientas, optimizando así los ciclos de mecanizado
· El sistema de evitación de la abrazadera automática mejora la eficiencia y la seguridad
· Software CAM del operador con visualización gráfica 3D de piezas de trabajo (opcionales)
· Golinización de alta precisión estable y duradera y piñón, tornillo de bola, guía lineal asegura un mecanizado suave y preciso.
· Sistema creativo de operación industrial dual y sistema de operación de Windows para una operación de opción conveniente y más
· Protección de cortina de luz electrónica para la seguridad del operador
· Dos zonas de trabajo separadas permiten mecanizado en la operación de transporte (opcional)
· PC de panel de 18.5 ', puertos USB y conexión de red
· Sistema automático de lubricación de aceite central
· Controlador de 5 ejes
· Camquix (opcional)
· Operación de transporte para trabajar en dos lados
· Cabeza de enrutamiento de ángulo para mecanizado desde abajo
· Sensor automático de herramientas y medición de longitud
· Sistema de transporte de chips automáticos
· Escáner de código de barras
· Etiquetar impresora
· Portureros de herramientas
· Collet Chuck
· Saw Head
· Herramientas
· Centro de mecanizado CNC de 5 ejes
· Diseñado para mecanizado económico y eficiente de aluminio y perfiles de acero de paredes delgadas
· Todas las operaciones, como enrutamiento, perforación, golpe, fresado de roscas, muescas y aserrimientos, se realizan mientras la barra de perfil es estacionario para proteger las superficies de perfil
· Mecanizado de 6 lados. Desde abajo con una cabeza de ángulo (opcional)
· Equipado con 8 herramientas+1 cuchilla de sierra grande junto con la revista de herramientas paraguas permite mecanizado rápido y un corto tiempo de cambio de herramientas, optimizando así los ciclos de mecanizado
· El sistema de evitación de la abrazadera automática mejora la eficiencia y la seguridad
· Software CAM del operador con visualización gráfica 3D de piezas de trabajo (opcionales)
· Golinización de alta precisión estable y duradera y piñón, tornillo de bola, guía lineal asegura un mecanizado suave y preciso.
· Sistema creativo de operación industrial dual y sistema de operación de Windows para una operación de opción conveniente y más
· Protección de cortina de luz electrónica para la seguridad del operador
· Dos zonas de trabajo separadas permiten mecanizado en la operación de transporte (opcional)
· PC de panel de 18.5 ', puertos USB y conexión de red
· Sistema automático de lubricación de aceite central
· Controlador de 5 ejes
· Camquix (opcional)
· Operación de transporte para trabajar en dos lados
· Cabeza de enrutamiento de ángulo para mecanizado desde abajo
· Sensor automático de herramientas y medición de longitud
· Sistema de transporte de chips automáticos
· Escáner de código de barras
· Etiquetar impresora
· Portureros de herramientas
· Collet Chuck
· Saw Head
· Herramientas
Modelo No. | OT-C6507 | ||||
Golpe de viaje | |||||
Eje x | 8250 mm | ||||
Eje y | 1350 mm | ||||
Eje z | 630 mm | ||||
Eje A | ± 120 ° (más grande que 0-180 °) | ||||
Eje c | ± 230 ° (más grande que la izquierda y derecha 0-360 °) | ||||
Alimentación | |||||
Eje | X | Y | Z | C | A |
Velocidad de alimentación | 70m/min | 40m/min | 40m/min | 74 °/s | 74 °/s |
Motor de servomotor | 3.55kw | 3.55kw | 3.55kw | 0.82kw | 0.82kw |
Precisión de posicionamiento (300 mm) | ± 0.05 mm | ± 0.05 mm | ± 0.02 mm | <12 '' | <12 '' |
Huso | |||||
Fuerza | 17.0kw | ||||
Max. Velocidad | 24000 rpm | ||||
Cabeza de 5 ejes | HSK F63/BT40 | ||||
Revista de herramientas | |||||
Tipo de revista | Paraguas | ||||
Cáscara de herramientas | HSK F63/BT40 | ||||
Capacidad | 8+1 | ||||
Tiempo de cambio de herramientas | 3-5s | ||||
Dia de la cuchilla fija. | 400 mm (500 mm opcional) | ||||
Evitación de la mesa de trabajo | Evitación automática de la abrazadera | ||||
Fuente de alimentación | |||||
Voltaje | 415V/380V/220V según los requisitos | ||||
Requisito de transformador | 25 kVA | ||||
Fuente de aire | 0.6MPA ~ 0.9MPA 600L/min | ||||
Enfriamiento | |||||
Tratamiento | Sistema de enfriamiento por spray de niebla | ||||
Huso | Refrigeración por aceite | ||||
Lubricación | |||||
Tornillo | Sistema automático de lubricación de aceite central | ||||
Guía lineal | Sistema automático de lubricación de aceite central | ||||
Recolección de polvo | |||||
Estándar | Cajón de empuje manual | ||||
Opcional | Sistema de transporte de chips | ||||
Protección | |||||
Protección de la máquina | Puertas de protección | ||||
Protección del sensor de cortina de luz electrónica | |||||
Datos de la máquina | |||||
Dimensión (LXWXH) | 10500x3600x2800 mm | ||||
Peso | 10000 kg | ||||
Requisitos de operación | |||||
Electricidad | 29kW 3fase | ||||
Temperatura ambiente | 5 ~ 40 C. Grado | ||||
Humedad ambiental | 30 ~ 70 | ||||
Intensidad de vibración | <0.5G | ||||
Proteger del polvo flotante, aire corrosivo | |||||
Resistencia a tierra | <10Ω |
