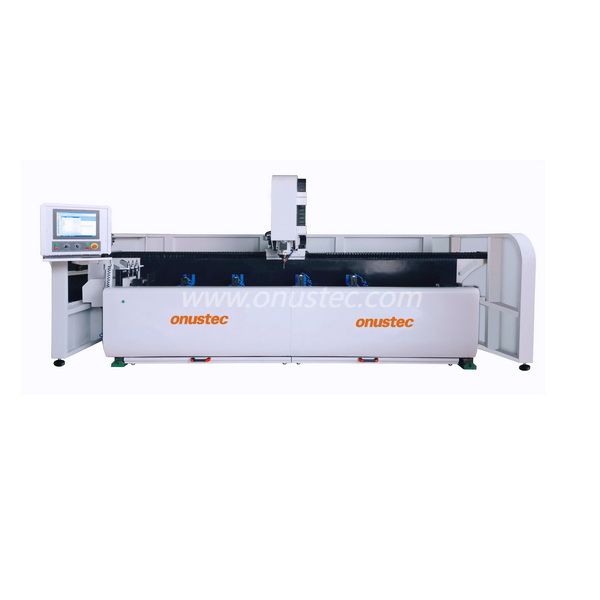

3+1 Axis Perfil de aluminio Copia CNC Centro de mecanizado enrutador

Compartir con:

Este centro de mecanizado de enrutador CNC de perfil de aluminio 3+1 es aplicable para el procesamiento de perfil de compuesto de metal de aluminio, adopta conceptos de diseño creativo y técnicas de producción de acuerdo con los altos altos estándares y la optimización continua.

Adopta el sistema industrial profesional de Alemania Siemens con interfaz de conversación de máquina de hombres fáciles y fácil de operar y Windows PC creativamente adicional en la estación de control para editar el programa con archivos DXF, archivos de pasos (el software Alemania 3D es opcional) a la transferencia al sistema NC.

Adopta la cabeza de la máquina de fundición y el dispositivo de sujeción de fundición, así como el famoso eje de alta precisión, reduer, tornillo de bola, bastidor de engranajes y piñón, guía lineal, especialmente nuestras potentes técnicas profesionales de ingeniería de ensamblaje bien capacitado, lo que garantiza el gran rango de procesamiento para los perfiles y los perfiles de forma y curvas de forma grande y compuesta y la alta precisión para los requisitos de procesamiento estándar altos.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Características

· Enrutador de copia CNC de 3 ejes

· Diseñado para mecanizado económico y eficiente de perfiles de aluminio

· Todas las operaciones, como enrutamiento, perforación, tapping, fresado de roscas, muescas y aserrimientos, se realizan mientras la barra de perfil es estacionaria para proteger las superficies de perfil

· Software CAM del operador con visualización gráfica 3D de piezas de trabajo (opcionales)

· Puede ensamblar la cuchilla de sierra de tragamonedas T para la fresado final de los perfiles de páramo.

· Cabezas de ángulo para mecanizado lateral y de perfil final

· Sistema automático de lubricación de aceite central

· Controlador de 3 ejes

· Camquix (opcional)

Opción

· Cabeza de enrutamiento de ángulo para mecanizado desde abajo

· T Blade de ranura para el perfil de fresado Tenon y Mullion

· Sensor automático de herramientas y medición de longitud

· Sistema de transporte de chips automáticos

· Escáner de código de barras

· Etiquetar impresora

· Portureros de herramientas

· Collet Chuck

· Coletas

· Hojes de sierra

· Herramientas

Productos relacionados

Sierra de doble inglete de CNC de alta precisión de CNC de alta precisión

Gran sierra de doble inglete de CNC de servicio pesado

Centro de mecanizado de perfil de pórtico de 5 ejes 18m 18 m

Centro de mecanizado de perfil de 4 ejes CNC

Centro de mecanizado de perfil CNC de 3 ejes

Máquina de perforación de aluminio múltiple de alta eficiencia

Máquina de perforación de ventana de aluminio de doble cabezal rápido

Máquina de perforación hidráulica de doble columna para aluminio

Trineta de esquina de perfil de aluminio hidráulico grande

Fachada de aluminio enrutador de copia de huso de servicio pesado

Sierra automática CNC de aluminio de alta precisión

Puertas de aluminio Windows Corner taces Sierra automática

Gran sierra de doble mitra CNC de 45 grados de alta precisión CNC

Sierra de doble mitra digital de 45 grados para ventanas de aluminio para ventanas de aluminio

Sierra de doble inglete de cnc de aluminio de alta precisión de 45 grados

45 grados Pantalla digital digital de alta preicisión

Productos por aplicación

FACHADA
Puertas y ventanas
SOLAR
Puente de aluminio
Nuevo vehículo de energía
Tránsito ferroviario
Inicio inteligente
AEROESPACIAL

Modelo No.	OYT-C330
Golpe de viaje
Eje x	3000 mm
Eje y	300 mm (200 mm mientras está al eje A 90 °/-90 °)
Eje z	300 mm (200 mm mientras está al eje A 90 °/-90 °)
Eje A	90 °/0 °/-90 °
Alimentación
Eje	X	Y	Z
Velocidad de alimentación	50m/min	30m/min	30m/min
Velocidad de procesamiento	10000 mm/min	10000 mm/min	10000 mm/min
Motor de servomotor	1.0kw	850W	850W
Precisión de reicionamiento	± 0.1 mm	± 0.1 mm	± 0.1 mm
Huso
Fuerza	7.5kw
Max. Velocidad	24000 rpm
Cáscara de herramientas	ISO 30
Tool Magazine-opcional
Tipo de revista	Tipo lineal
Capacidad	4
Tiempo de cambio de herramientas	6s
Fuente de alimentación
Voltaje	415V/380V/220V según los requisitos
Requisito de transformador	25 kVA
Fuente de aire	0.6MPA ~ 0.9MPA
Consumo de aire	105L/min
Enfriamiento
Tratamiento	Sistema de enfriamiento por spray de niebla
Huso	Refrigeración por aire
Lubricación
Tornillo	Sistema automático de lubricación de aceite central
Guía lineal	Sistema automático de lubricación de aceite central
Recolección de polvo
Estándar	Cajón de empuje manual
Opcional	Sistema de transporte de chips
Protección
Protección de la máquina	Protección del sensor de cortina de luz electrónica
Datos de la máquina
Dimensión (LXWXH)	4500x2000x2200 mm mm
Peso	3500 kg
Requisitos de operación
Potencia total	10.5kw
Temperatura ambiente	5 ~ 40 C. Grado
Humedad ambiental	30 ~ 70
Intensidad de vibración	<0.5G
Proteger del polvo flotante, aire corrosivo
Resistencia a tierra	<10Ω

Modelo No.	OYT-C330
Golpe de viaje
Eje x	3000 mm
Eje y	300 mm (200 mm mientras está al eje A 90 °/-90 °)
Eje z	300 mm (200 mm mientras está al eje A 90 °/-90 °)
Eje A	90 °/0 °/-90 °
Alimentación
Eje	X	Y	Z
Velocidad de alimentación	50m/min	30m/min	30m/min
Velocidad de procesamiento	10000 mm/min	10000 mm/min	10000 mm/min
Motor de servomotor	1.0kw	850W	850W
Precisión de reicionamiento	± 0.1 mm	± 0.1 mm	± 0.1 mm
Huso
Fuerza	7.5kw
Max. Velocidad	24000 rpm
Cáscara de herramientas	ISO 30
Tool Magazine-opcional
Tipo de revista	Tipo lineal
Capacidad	4
Tiempo de cambio de herramientas	6s
Fuente de alimentación
Voltaje	415V/380V/220V según los requisitos
Requisito de transformador	25 kVA
Fuente de aire	0.6MPA ~ 0.9MPA
Consumo de aire	105L/min
Enfriamiento
Tratamiento	Sistema de enfriamiento por spray de niebla
Huso	Refrigeración por aire
Lubricación
Tornillo	Sistema automático de lubricación de aceite central
Guía lineal	Sistema automático de lubricación de aceite central
Recolección de polvo
Estándar	Cajón de empuje manual
Opcional	Sistema de transporte de chips
Protección
Protección de la máquina	Protección del sensor de cortina de luz electrónica
Datos de la máquina
Dimensión (LXWXH)	4500x2000x2200 mm mm
Peso	3500 kg
Requisitos de operación
Potencia total	10.5kw
Temperatura ambiente	5 ~ 40 C. Grado
Humedad ambiental	30 ~ 70
Intensidad de vibración	<0.5G
Proteger del polvo flotante, aire corrosivo
Resistencia a tierra	<10Ω
