Centro de mecanizado de perfiles CNC de pórtico de 4 ejes de aluminio industrial profesional

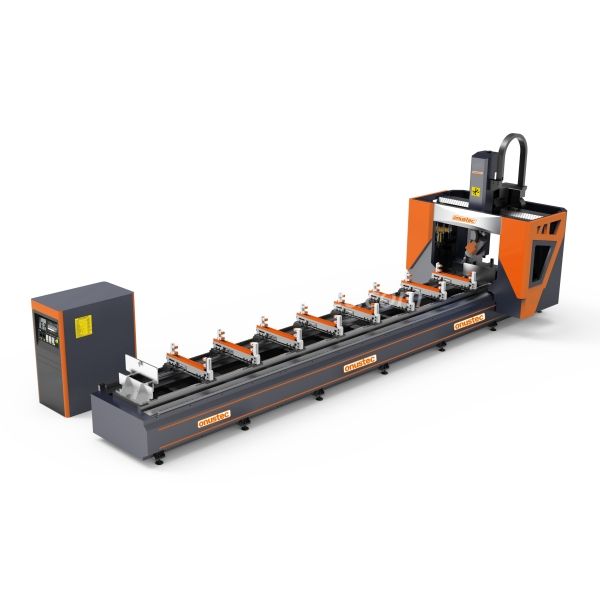

Estructura de la máquina

El centro de mecanizado CNC de pórtico de 4 ejes tiene una estructura de servoaccionamiento tipo pórtico sólida y estable, que consta de una mesa de trabajo, bancada, columna, viga, cajas deslizantes superior e inferior, correderas delanteras y traseras, sistema de control de presión de aire, dispositivo de lubricación automática, filtro de enfriamiento automático, dispositivo de recolección de virutas de aluminio, el sistema de control consta de mesa de operaciones, sistema de operación industrial, PC, sistema de control eléctrico, software operativo y otros componentes.

Definición de cada eje de coordenadas:

Eje X: el pórtico se mueve hacia la izquierda y hacia la derecha vertical y horizontalmente (recorrido 72000 mm, 4 ejes 7000 mm);

Eje Y: diseño deslizante en forma de L de alta resistencia, equipado con pista lineal de 2 ejes + tornillo de precisión para rotación hacia adelante y hacia atrás (carrera 1200 mm, 4 ejes 500 mm);

Eje Z: diseño de caja cuadrada, pista lineal de doble eje en el lateral + tornillo de precisión para rotación hacia arriba y hacia abajo (carrera 800 mm, 4 ejes 500 mm);

Estructura de la mesa de trabajo

El eje X está equipado con un deflector de posicionamiento cero de referencia de tope de doble extremo, que se puede dividir en dos áreas de trabajo de procesamiento a la izquierda y a la derecha, lo que permite la operación eficiente del transbordador sin interrupción durante el procesamiento, lo que mejora en gran medida la eficiencia de producción.

Cabezal de máquina de fundición y husillo potente

Adopta un cabezal de máquina de fundición de precisión diseñado profesionalmente, equipado con un potente husillo de alto torque de 24000 RPM, alta velocidad y 11 KW para realizar un procesamiento altamente eficiente de fresado, taladrado, grabado y corte, etc.

Solución de software eficiente sin papel

Está equipado con un sistema PA inteligente, estable y avanzado, con control de operación, y proporcionará una solución de software eficiente sin papel opcional integrada, desarrollada conjuntamente por el equipo de expertos en software de Onustec y el equipo de expertos en software alemán e italiano.

El software puede generar automáticamente el programa de procesamiento para el sistema operativo industrial a partir de archivos de pasos 3D, también puede dividir automáticamente las divisiones de procesamiento y el procedimiento para evitar abrazaderas, ahorra muchos costos de mano de obra y mejora la eficiencia y evita posibles errores mediante la simulación de entidades en una proporción 1:1.

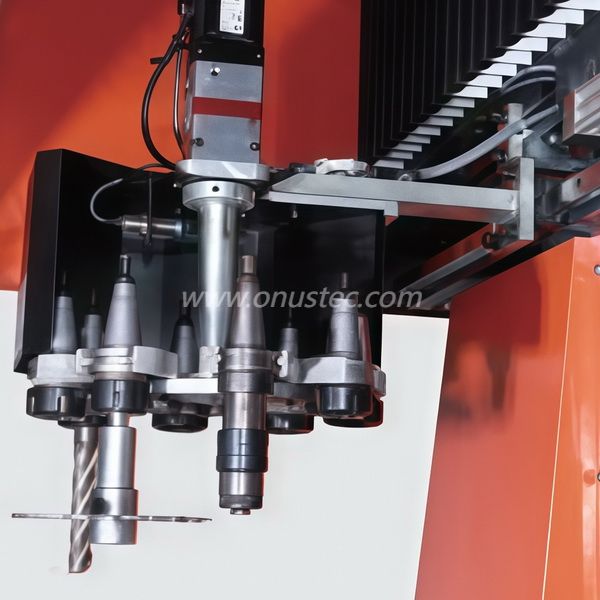

Almacén de herramientas y sistema de detección y medición de herramientas

El cargador de herramientas de tipo lineal diseñado profesionalmente con 8 herramientas garantiza un cambio de herramientas estable y eficiente en cualquier posición; La máquina está equipada con un sistema automático de detección y medición de herramientas, puede leer automáticamente la longitud de la herramienta a través del sistema de retroalimentación de señal con una operación fácil y eficiente.

Sistema automático para evitar la sujeción

Adopta un sistema avanzado y seguro para evitar la sujeción automática, reconocerá y moverá automáticamente los tornillos de banco a la posición disponible mientras haya conflictos entre la herramienta y los tornillos de banco durante la operación, lo que proporciona una operación más segura y eficiente.

Sistema de enfriamiento automático

El husillo tiene función de refrigeración por aire para garantizar que no se sobrecaliente durante el procesamiento;

El sistema de control y los gabinetes eléctricos también están equipados con sistemas de enfriamiento por extracción de calor;

La máquina está equipada con un sistema de pulverización de enfriamiento de herramientas, el sistema extiende la vida útil de la herramienta y mejora el acabado del procesamiento.

Sistema de lubricación automática

Los rieles guía de la máquina herramienta y los husillos de bolas adoptan un sistema de lubricación automática de suministro de aceite central presurizado y están equipados con una válvula reguladora del volumen de aceite, que es simple y conveniente de operar;

Todos los circuitos de aceite están instalados con tuberías de cobre, que son duraderas, y el control de operación del sistema realiza un suministro de aceite y lubricación centralizados y automáticos;

Los cojinetes del husillo eléctrico, el reductor y los cojinetes de tornillo están lubricados con grasa de aceite sellada especial de alta calidad, que es estable y duradera.

Seguridad y Protección

Está equipado con un sistema de cortina de luz de protección de seguridad por inducción infrarroja de alta sensibilidad, el sistema comenzará a funcionar una vez que la máquina esté en funcionamiento; una vez que alguien entre en esta área de protección mientras está en funcionamiento, la máquina se detendrá inmediatamente y no arrancará hasta que se presione el botón de liberación; Además de eso, también tiene una puerta transparente de protección contra elevación para mayor seguridad.

Diseño, iluminación y apariencia de eliminación de virutas.

Está equipado con cajas de recolección de virutas móviles y una lámpara de iluminación dentro del cabezal de la máquina móvil para el área de procesamiento, lo que puede mejorar la seguridad y satisfacer las necesidades del trabajo nocturno; también está equipado con una luz de advertencia de tres colores para indicar tres modos: a. en funcionamiento, b. finalización de la operación, c. alarma de falla; la apariencia de toda la máquina está hecha de pintura para hornear duradera y de alta gama.

Características

· Centro de mecanizado de perfiles cnc de 4 ejes

· Diseñado para el mecanizado económico y eficiente de perfiles de aluminio y acero de paredes delgadas

· Todas las operaciones, como fresado, taladrado, roscado, fresado de roscas, muescas y aserrado, se realizan mientras el

La barra de perfil está fija para proteger las superficies del perfil.

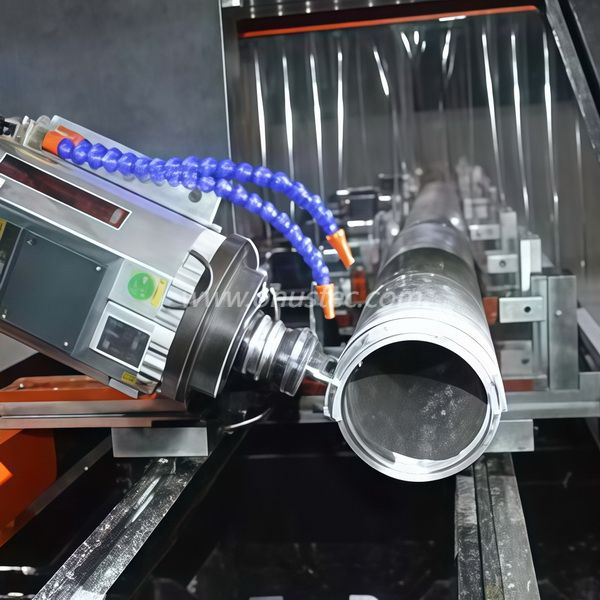

· Mecanizado con todas las herramientas en ángulos continuamente ajustables de -90° a +90°

· Equipado con un cargador de herramientas tipo paraguas de 8 posiciones que permite un mecanizado rápido y   un tiempo de cambio de herramienta corto, por lo tanto

Optimización de los ciclos de mecanizado.

· El sistema de evitación de abrazadera automática mejora la eficiencia y la seguridad.

· Software de cámara de operador con visualización gráfica 3D de piezas de trabajo (opcional)

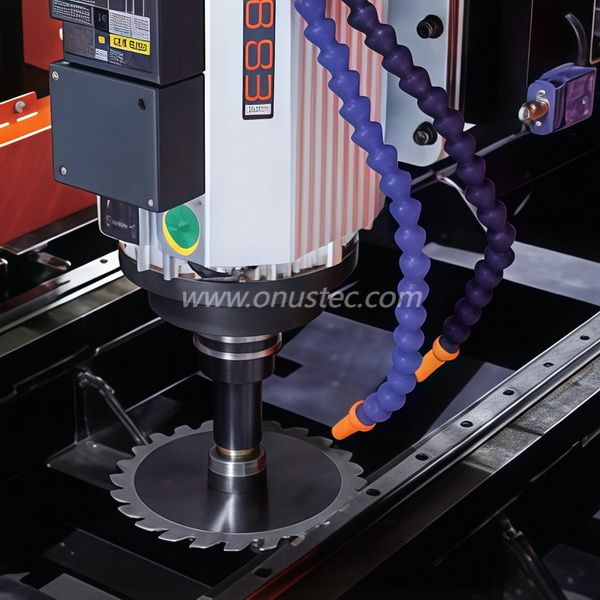

· El cargador puede equiparse con una hoja de sierra con ranura en T para fresar los perfiles del espejo de popa.

· Hay cabezales angulares disponibles para mecanizado doble y final (0° – 90° – 180° – 270°) (opcional)

· Dos áreas de trabajo separadas permiten el mecanizado continuo en operación lanzadera (opcional)

· Sistema de software creativo integrado sin papel.

· Protección de cortina de luz electrónica para la seguridad del operador

· Dos zonas de trabajo separadas permiten el mecanizado en modo lanzadera (opcional)

· Cómodo PC, puertos USB y conexión de red

· Sistema automático de lubricación de aceite central

· Puerta de Protección

· Sensor de cortina de luz

· Lámpara de advertencia de 3 colores

· Controlador de 4 ejes

Opción

· Operación de transporte para trabajar en dos lados

· Cabeza de enrutamiento de ángulo para mecanizado desde abajo

· Hoja con ranura en T para fresar perfil de espiga y parteluz

· Sensor automático de herramientas y medición de longitud

· Sistema de transporte de chips automáticos

· Escáner de código de barras

· Etiquetar impresora

· Portureros de herramientas

· Collet Chuck

· Cabezal de sierra

· Herramientas
