La especificación de una máquina CNC de perfiles de aluminio requiere un cálculo cuidadoso. Debe equilibrar el gasto de capital inicial con los cuellos de botella de producción a largo plazo. Especificar demasiado da como resultado un retorno de la inversión desperdiciado. También provoca una complejidad de programación innecesaria. Una especificación insuficiente conduce a un reposicionamiento manual excesivo. Infla innecesariamente los costos de sus instalaciones.
A diferencia del fresado de bloques macizos, los perfiles de aluminio son únicos. Por lo general, son largos, de paredes delgadas y propensos a vibrar. La elección de los ejes dicta su eficiencia. Determina qué tan bien se pueden mecanizar múltiples caras de extrusiones complejas. Debe hacer esto sin comprometer tolerancias estrictas.
Este artículo proporciona un marco definitivo. Evaluará cuidadosamente las configuraciones de 3, 4 y 5 ejes. Le ayudaremos a alinear la elección de la máquina con sus volúmenes de producción específicos. Aprenderá a combinar equipos con geometrías de piezas y su madurez operativa.
3 ejes es la base rentable para el procesamiento de perfiles de una sola superficie o altamente estandarizados, pero genera altos costos de mano de obra para piezas de múltiples caras.
4 ejes representa el punto óptimo de la industria para extrusiones arquitectónicas e industriales, permitiendo el mecanizado en tres o cuatro lados sin necesidad de volver a sujetar manualmente.
Los 5 ejes son obligatorios para ángulos compuestos, precisión de grado aeroespacial y verdadero contorneado simultáneo, pero requieren software CAM avanzado y operadores altamente capacitados.
Cada máquina CNC funciona con un sistema de coordenadas fundamental. Los ejes lineales estándar son X, Y y Z. El eje X maneja el movimiento de izquierda a derecha. El eje Y controla el movimiento de adelante hacia atrás. El eje Z gestiona el recorrido del husillo hacia arriba y hacia abajo. Estos tres movimientos lineales crean la base para un mecanizado sencillo. Las extrusiones complejas requieren más flexibilidad. Los fabricantes añaden ejes de rotación para lograrlo. A estos los llamamos ejes A, B o C. El eje A gira alrededor del eje X. El eje B gira alrededor del eje Y. El eje C gira alrededor del eje Z. Agregar ejes de rotación transforma la forma en que la herramienta interactúa con el material.
Los centros de fresado tradicionales suelen girar la pieza mediante una mesa de muñones. El mecanizado de perfiles invierte esta lógica. Las extrusiones de aluminio son excepcionalmente largas. Suelen abarcar varios metros. Hacer girar rápidamente una enorme extrusión de seis metros es peligroso y poco práctico. Introduce vibraciones severas y exige un espacio libre enorme. Por lo tanto, una máquina perfiladora especializada hace girar el husillo. El perfil de aluminio permanece completamente estacionario sobre la bancada de la máquina. El husillo se articula alrededor de la pieza fija. Este enfoque se adapta a longitudes largas de forma segura. También mantiene la rigidez esencial durante cortes pesados.
Comprender las capacidades de la máquina requiere definir cómo se mueven los ejes. Muchos compradores confunden el mecanizado 3+2 con el mecanizado completo de 5 ejes. Son mecánicamente diferentes. Una configuración posicional 3+2 utiliza cinco ejes. Sin embargo, sólo mueve tres ejes lineales durante el proceso de corte real. Los dos ejes de rotación se bloquean previamente. Este mecanismo de bloqueo maximiza la rigidez. Es excelente para perforaciones pesadas o fresado de superficies planas en ángulo. El mecanizado completo simultáneo de 5 ejes mueve los cinco ejes al mismo tiempo. La herramienta se desliza continuamente por curvas complejas. Este movimiento concurrente es vital para los contornos esculpidos. Es menos rígido pero ofrece una libertad geométrica incomparable.
El centro de mecanizado de perfiles CNC de aluminio de 3 ejes es el caballo de batalla fundamental de la industria. Se mueve estrictamente en los planos X, Y y Z. El eje apunta siempre directamente hacia abajo. Esta configuración sobresale en tareas específicas. Es mejor para cortar, perforar y fresar en un solo plano. La máquina ofrece una rigidez excelente porque carece de juntas rotacionales complejas. El mantenimiento es sencillo. Los operadores pueden aprender los controles básicos muy rápidamente.
Operar una máquina de 3 ejes en piezas complejas presenta distintos desafíos. El husillo sólo accede a la superficie superior. Debe soltar manualmente la extrusión para mecanizar un lado diferente. El operador voltea la pieza físicamente. Luego lo vuelven a sujetar para la siguiente operación. Esta intervención manual introduce riesgos importantes. Abre la puerta al error humano. La "acumulación de tolerancias" se convierte en un problema importante. Cada giro manual altera ligeramente la alineación. Estas pequeñas desalineaciones se combinan en múltiples configuraciones. Como resultado, la precisión de la pieza final a menudo se ve afectada.
Debes desplegar estratégicamente un centro de 3 ejes. Se adapta perfectamente a líneas de producción de gran volumen y baja complejidad. Los marcos de ventanas simples son excelentes candidatos. Los soportes estructurales básicos también se ajustan a este perfil. Estas piezas rara vez requieren mecanizado multicara. Si lo hacen, las operaciones secundarias podrían manejarlos de manera eficiente. Los pequeños talleres se benefician de la baja inversión inicial. Resulta útil cuando las exigencias geométricas siguen siendo estrictamente bidimensionales.
La máquina básica tiene dificultades a medida que aumenta la complejidad de las piezas. Los cuellos de botella de escalabilidad surgen rápidamente. Los tiempos de intervención del operador destruyen la eficiencia de su ciclo. Usted paga por la mano de obra necesaria para voltear y medir piezas constantemente. El tiempo de inactividad de la máquina aumenta durante estos cambios manuales. En consecuencia, su rendimiento teórico rara vez coincide con la producción diaria real. La rentabilidad se topa con un límite estricto al aceptar trabajos de extrusión complejos.
El centro de mecanizado CNC de aluminio de 4 ejes cierra la brecha entre la simplicidad y la ingeniería avanzada. Introduce un eje de rotación. Este suele ser el eje A. El husillo puede girar alrededor del eje X. Generalmente oscila entre -90 grados y +90 grados. Algunos modelos avanzados ofrecen barridos rotacionales aún más amplios. Esta única adición cambia fundamentalmente la dinámica del mecanizado. La herramienta ahora puede acercarse a la extrusión desde múltiples ángulos laterales.
Una configuración de 4 ejes ofrece reducciones masivas de configuración. El perfil de aluminio se carga una vez. La máquina procesa automáticamente las caras superior, frontal y posterior. Completa todo este trabajo en una única configuración de sujeción. El operador presiona inicio y se aleja. Este ciclo ininterrumpido reduce drásticamente el tiempo de producción. Libera a su personal para inspeccionar piezas o preparar el siguiente lote. Las ganancias de eficiencia en piezas estructurales largas son inmediatas y altamente mensurables.
La eliminación del cambio manual de piezas transforma su control de calidad. La máquina de 4 ejes reduce drásticamente los errores de acumulación de tolerancias. El controlador de la máquina hace referencia a un único punto cero absoluto para las tres caras. Esto garantiza una alineación precisa entre las funciones. Los orificios de la cara frontal se alinean perfectamente con las ranuras de la cara posterior opuesta. Se logra un dimensionamiento y tolerancias geométricas consistentes (GD&T). Las tasas de desperdicio se desploman porque las inconsistencias de la configuración humana desaparecen.
Esta configuración representa el punto óptimo de la industria. Proporciona el salto de retorno de la inversión más alto desde una máquina básica de 3 ejes. Los fabricantes que producen muros cortina dependen en gran medida de los centros de 4 ejes. Las estructuras de accidentes automotrices exigen este equilibrio exacto entre precisión y velocidad. Los perfiles arquitectónicos estructurales encajan perfectamente. La estructura de automatización industrial también requiere perforación multifacética. Si su negocio se centra en estos sectores, la máquina de 4 ejes es su vía lógica de actualización.

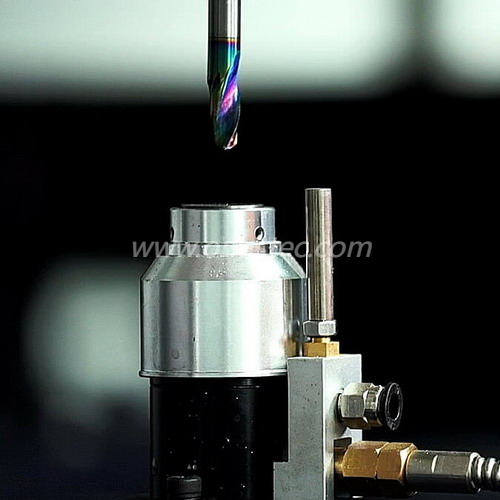

El centro de mecanizado de perfiles de aluminio CNC de 5 ejes representa la cima del procesamiento de extrusión. Añade un segundo eje de rotación. La máquina suele incorporar el eje C o el eje B junto al eje A. Esta combinación permite que la herramienta de corte se acerque a la extrusión desde prácticamente cualquier ángulo. El husillo se articula suavemente alrededor de la pieza de trabajo. Llega sin esfuerzo a socavaduras y redes interiores incómodas.
Debe comprender cuándo se vuelve obligatoria la capacidad total de 5 ejes. La indexación básica (3+2) maneja orificios en ángulo simples. Sin embargo, las verdaderas máquinas de 5 ejes destacan en el contorneado simultáneo. Este movimiento continuo es necesario para ángulos compuestos. Las muescas estructurales especializadas requieren que la herramienta gire mientras se corta. Las fachadas arquitectónicas complejas presentan geometrías retorcidas. Sólo un controlador simultáneo de 5 ejes puede generar con precisión estas amplias trayectorias multidimensionales.
La cinemática de cinco ejes proporciona una ventaja mecánica oculta. El husillo se inclina para evitar colisiones con las paredes de la pieza de trabajo. Esta inclinación permite el uso de herramientas de corte más cortas. Las herramientas más cortas son inherentemente más rígidas. Se desvían menos bajo cargas de corte. Esta rigidez es crucial para los perfiles de aluminio de paredes delgadas. Reduce drásticamente el ruido de la herramienta y la vibración armónica. En consecuencia, obtendrá acabados superficiales superiores y prolongará significativamente la vida útil de su herramienta.
Esta máquina está dirigida a aplicaciones de ingeniería de primer nivel. Los componentes aeroespaciales exigen la exactitud de un centro de 5 ejes. Las bandejas avanzadas para baterías de vehículos eléctricos (EV) requieren un procesamiento de extrusión complejo y en múltiples ángulos. Los elementos arquitectónicos personalizados se basan en cortes fluidos y esculpidos. Debería invertir en tecnología de 5 ejes cuando sus contratos especifiquen ángulos compuestos. Es la única opción para la fabricación ultracompleja y de alto margen.
Seleccionar la configuración de eje correcta exige un enfoque estructurado. Debe asignar las características de la máquina directamente a los resultados comerciales deseados. Recomendamos analizar tres pilares operativos críticos antes de tomar una decisión final.
Los compradores suelen centrarse exclusivamente en los tiempos de ciclo de una sola pieza. Ignoran el costo oculto de las configuraciones manuales. Debe calcular estos costos ocultos cuidadosamente. Los talleres de gran variedad y bajo volumen realizan múltiples cambios diariamente. En este caso, es fundamental reducir el tiempo de preparación mediante una máquina multieje. Una máquina de 5 ejes podría cortar un poco más lento debido a una cinemática compleja. Sin embargo, elimina cuatro pasos de sujeción manual. Esta reducción de la configuración supera fácilmente un tiempo de ciclo de una sola pieza más rápido en una máquina básica.
Más ejes significan más articulaciones en movimiento. Las juntas móviles tradicionalmente pueden afectar la rigidez estructural. Debe evaluar rigurosamente el bastidor de la máquina. Compare bases de hierro fundido con soldaduras de acero. El hierro fundido amortigua eficazmente las vibraciones de alta frecuencia. Preste mucha atención a los mecanismos de sujeción. Las prensas deben sujetar las delgadas paredes de aluminio sin aplastarlas. El corte multieje empuja fuerzas en diversas direcciones. Su sujeción debe contrarrestar estas fuerzas de forma dinámica.
Las actualizaciones de hardware fallan sin actualizaciones de software coincidentes. Ir más allá de los 3 ejes requiere plataformas CAM sofisticadas. Necesita postprocesadores de alta precisión. Evalúe honestamente a su equipo de ingeniería actual. ¿Pueden generar códigos G de 4 o 5 ejes con confianza? Las trayectorias de herramientas de varios ejes introducen graves riesgos de colisión. El husillo puede chocar fácilmente contra la bancada de la máquina. Debe asegurarse de que su ecosistema de software admita una programación multieje simulada y segura.
Cuadro comparativo: configuraciones de ejes frente a resultados de producción
Configuración del eje | Mezcla de producción ideal | Eficiencia de configuración | Complejidad del software |
|---|---|---|---|
Línea base de 3 ejes | Piezas de un solo plano de gran volumen | Bajo (volteo manual frecuente) | Básico (CAM 2.5D/3D estándar) |
Rango medio de 4 ejes | Perfiles arquitectónicos, marcos estructurales. | Alto (3 caras en una abrazadera) | Moderado (requiere lógica de indexación) |
Avanzado de 5 ejes | Aeroespacial, bandejas para vehículos eléctricos, ángulos compuestos | Máximo (acceso a cualquier ángulo) | Alto (Necesita simulación de colisión) |
Actualizar sus capacidades de mecanizado introduce nuevas variables operativas. No se puede simplemente dejar caer una máquina multieje en el taller. Una integración exitosa requiere una gestión de riesgos proactiva. Considere las siguientes estrategias de implementación.
Los costos de actualización 'ocultos': No ignore las inversiones periféricas. Las máquinas multieje exigen accesorios modulares. Necesita sistemas de sujeción adecuados para una holgura extrema de herramientas. Las prensas estándar de bajo perfil rara vez funcionan. Debe incluir estos costos de sujeción de piezas especializados en su presupuesto inicial.
Brecha de habilidades del operador: una colisión de 5 ejes es significativamente más costosa que una colisión de 3 ejes. Destruye instantáneamente los complejos cabezales de husillo. Aborde este riesgo de inmediato. Debes invertir en software de simulación como Vericut. La formación de operadores especializados no es negociable. Su equipo debe aprender a confiar en la simulación en lugar de anular los controles manualmente.
Lógica de preselección: comience su adquisición realizando un riguroso estudio de tiempos. Seleccione su extrusión más compleja y de mayor volumen. Envíe los archivos CAD al fabricante de la máquina. Calcule el ahorro de mano de obra del mecanizado de configuración única. Compare estos ahorros con los costos mensuales de financiamiento de la máquina. Este enfoque basado en datos elimina la emoción del proceso de compra.
No compre una máquina basándose en el prestigio percibido. Las capacidades multieje parecen impresionantes, pero deben cumplir un propósito matemático. Haga coincidir la configuración del eje estrictamente con la complejidad de la geometría de su pieza. Alinéelo estrechamente con su combinación de producción esperada.
Si se procesan marcos de ventanas sencillos, una máquina de 3 ejes funciona perfectamente. Si fabrica muros cortina, un centro de 4 ejes transformará su rentabilidad. Si se dedica a las extrusiones aeroespaciales, la tecnología de 5 ejes es su único camino viable. Tu próximo paso está claro. Solicite un estudio de tiempos o un corte de prueba a los fabricantes de máquinas. Utilice su perfil de aluminio y archivos CAM específicos. Validar los tiempos de ciclo reales en su piso antes de emitir una orden de compra.
R: Sí, puede agregar mesas giratorias no originales. Sin embargo, esto no es ideal para extrusiones de aluminio largas. Las mesas giratorias reducen significativamente la envolvente del eje Z disponible. También introducen pérdida de rigidez. Los perfiles largos y pesados imponen un par excesivo a los accionamientos giratorios no originales. Una máquina perfiladora multieje especialmente diseñada es siempre estructuralmente superior.
R: Sí. Contiene más servomotores y una cinemática muy compleja. Se enfrenta a requisitos de calibración más estrictos. Los procedimientos como las pruebas cinemáticas de barra de bola son obligatorios para mantener la precisión multieje. Estos factores aumentan los costos de mantenimiento preventivo programado durante la vida útil de la máquina.
R: Sí. Requiere un nivel de software capaz de realizar indexación multieje. También necesitas un postprocesador muy específico. Este postprocesador debe adaptarse exactamente al controlador de su máquina. Traduce las trayectorias CAM en código G rotacional correcto, evitando colisiones catastróficas de trayectorias.
