Cómo elegir una máquina CNC de aluminio para el mecanizado de perfiles

La adquisición de equipos para el procesamiento de perfiles de aluminio requiere cambiar el enfoque del fresado de bloques estándar al manejo de extrusiones alargadas y de paredes delgadas. La maquinaria estándar a menudo falla cuando se aplica a tareas de extrusión especializadas. Corre el riesgo de sufrir una deformación grave del perfil, tiempos de ciclo excesivos y un acabado superficial deficiente. El equipo incorrecto amenaza directamente la calidad del producto y la eficiencia de la producción. Para evitar estos problemas, el equipo que elija debe alinearse estrechamente con sus volúmenes de producción específicos, la complejidad de las piezas y las limitaciones de espacio. Exploraremos las especificaciones técnicas críticas que debe examinar antes de realizar una compra. Aprenderá a evaluar eficazmente las configuraciones de los ejes, los sistemas de sujeción de piezas y la compatibilidad del software. Esta guía proporciona información práctica para optimizar su flujo de trabajo de fabricación. Le ayuda a evitar costosos errores de implementación.

Conclusiones clave

• Los centros de mecanizado verticales estándar a menudo carecen de las longitudes de bancada especializadas y de la sujeción necesaria para las extrusiones de aluminio.
• La selección entre configuraciones de 3, 4 y 5 ejes dicta su capacidad para procesar múltiples caras de perfil sin reposicionamiento manual.
• Las altas RPM del husillo y los sistemas de refrigeración especializados no son negociables para evitar que el aluminio se suelde a la herramienta de corte (borde reconstruido).
• El costo total de propiedad (TCO) se extiende más allá del precio de la máquina e incluye la integración del software CAM, la sujeción automatizada y la capacitación del operador.

Por qué las extrusiones de aluminio requieren centros de mecanizado de perfiles CNC especializados

El problema empresarial comienza por diferenciar entre mecanizado de palanquilla estándar y mecanizado de perfiles. El mecanizado de palanquilla implica bloques sólidos de materia prima. Sujetas un bloque sólido a un tornillo de banco de alta resistencia. El material denso soporta fácilmente fuertes fuerzas de corte. El mecanizado de perfiles presenta un escenario completamente diferente. Las extrusiones de aluminio forman formas huecas y alargadas. Las aplicaciones comunes incluyen marcos de ventanas, rieles de puertas, fachadas arquitectónicas y sistemas de marcos industriales. No se pueden tratar estas estructuras de paredes delgadas como si fueran palanquillas sólidas. Requieren centros de mecanizado de perfiles CNC dedicados para mantener la integridad dimensional.

Los desafíos estructurales dictan la necesidad de equipos especializados. Las extrusiones presentan paredes delgadas y correas internas complejas. Estas paredes siguen siendo muy susceptibles a las vibraciones y al chirrido durante los ciclos de corte agresivos. Las fuerzas de fresado estándar pueden aplastar o doblar fácilmente el material hueco. La deformación arruina el componente instantáneamente y genera costosos desechos. Los centros de mecanizado especializados contrarrestan esto utilizando estructuras de soporte adaptables. Distribuyen la presión de sujeción uniformemente sobre la frágil superficie.

Las realidades del entorno de trabajo también hacen que la maquinaria estándar quede obsoleta para esta aplicación. Las longitudes estándar de extrusión en bruto suelen oscilar entre 3 y 7 metros. En ocasiones superan los 7 metros para proyectos arquitectónicos personalizados. Precortar estas largas extrusiones antes de enrutarlas desperdicia un valioso tiempo de producción. Aumenta los costes laborales e introduce errores de manipulación adicionales. Los centros de perfil especializados cuentan con un recorrido extendido del eje X. Se adaptan a extrusiones de longitud completa directamente desde el molino. Cargas toda la barra una vez. Luego, la máquina procesa múltiples piezas distintas a lo largo de una única extrusión. Esta operación continua maximiza el rendimiento del material.

Evaluación de configuraciones de ejes para su flujo de trabajo de producción

Comprender las limitaciones de los 3 ejes es el primer paso. Una máquina de 3 ejes maneja adecuadamente operaciones simples. Funciona bien para perforación de una sola cara o enrutamiento básico. Sin embargo, limita severamente los complejos flujos de trabajo de producción. El procesamiento de varias caras requiere voltear las piezas manualmente. El reposicionamiento manual introduce altos costos de mano de obra en su operación. También destruye la precisión rápidamente. Cada vez que un operador mueve la pieza, la precisión disminuye. La acumulación de tolerancias se convierte en un problema importante en extrusiones de gran longitud.

Pasar a un centro de mecanizado CNC de aluminio de 4 ejes cambia la dinámica por completo. Estas máquinas cuentan con un husillo giratorio o una mesa giratoria indexable. La herramienta de corte puede acceder a tres lados distintos de un perfil en una sola configuración. Elimina el cambio manual del proceso. Esta configuración ofrece un rápido retorno de la inversión. Reduce drásticamente los tiempos de ciclo. Minimiza los errores de manipulación provocados por la intervención humana. Mantiene una alineación perfecta en múltiples caras mecanizadas sin esfuerzo.

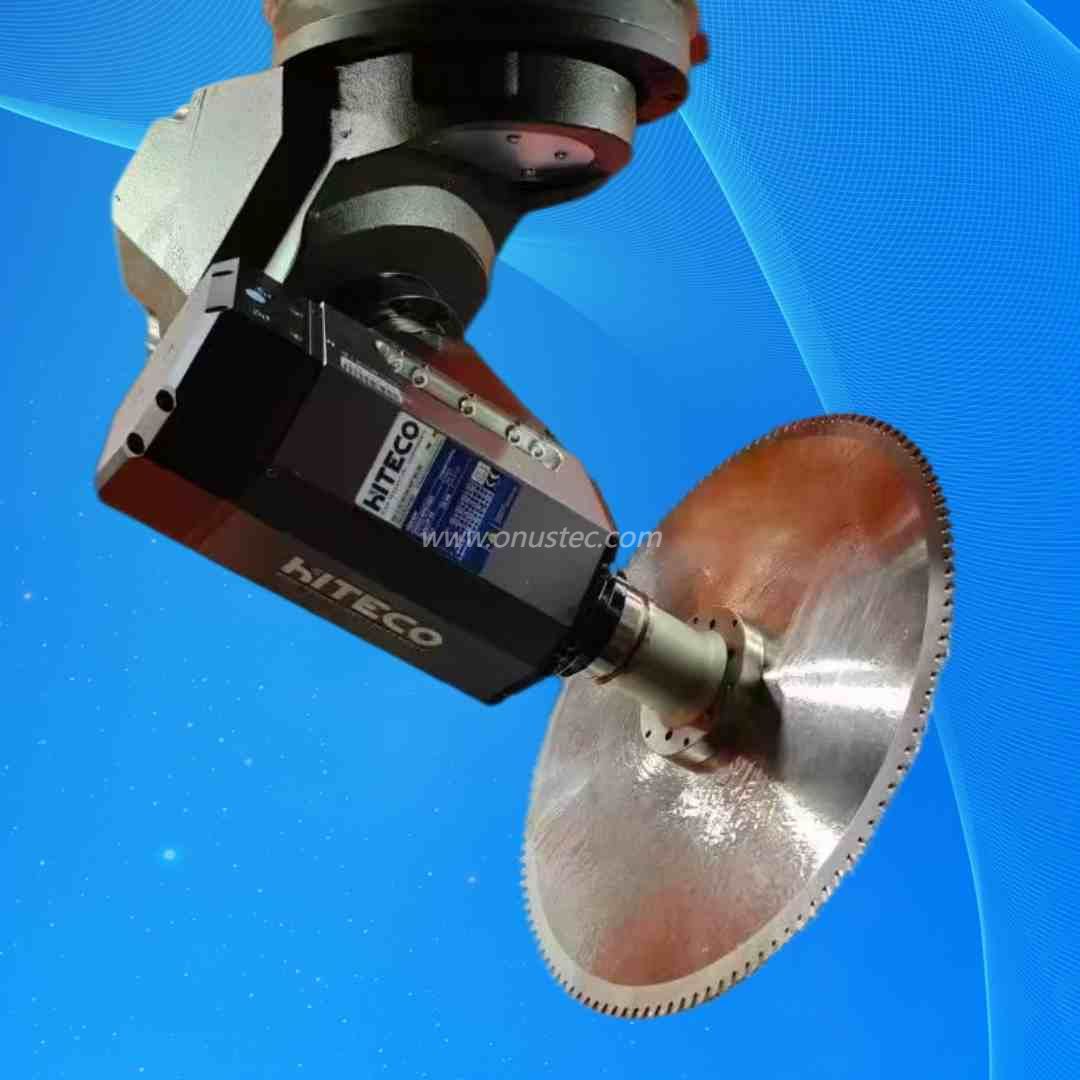

Para obtener la máxima flexibilidad geométrica, debería considerar un centro de mecanizado de perfiles CNC de aluminio de 5 ejes . Esta tecnología resuelve complejos desafíos arquitectónicos. Maneja fácilmente fachadas complejas, ángulos compuestos y componentes industriales de múltiples lados. El husillo se acerca a la pieza de trabajo prácticamente desde cualquier ángulo. Sin embargo, es necesario sopesar cuidadosamente las compensaciones específicas. El gasto de capital inicial es mucho mayor. Los operadores también enfrentan una curva de aprendizaje más pronunciada con respecto a la programación CAM. Sin embargo, para piezas complejas de múltiples lados, la máxima flexibilidad geométrica justifica los obstáculos iniciales.

Comparación de capacidades de configuración de ejes

Especificaciones técnicas básicas para examinar

Seleccionar la máquina CNC de aluminio ideal requiere un análisis profundo de sus componentes principales. La dinámica del husillo ocupa el primer lugar en esta lista. El mecanizado de aluminio requiere velocidad por encima del par de torsión bajo. Cortar aluminio de manera eficiente requiere una gran cantidad de superficie. Necesita capacidades de mecanizado de alta velocidad para lograr cortes limpios. Los husillos normalmente deben funcionar entre 12.000 y 24.000 RPM. Las velocidades más lentas hacen que el material se rompa en lugar de cortarse. Las altas RPM garantizan un acabado superficial similar a un espejo y prolongan la vida útil de la herramienta.

La rigidez de la máquina y la construcción del marco impactan directamente en la calidad de la pieza. Debes valorar cuidadosamente el peso y material del pórtico y la base. El hierro fundido proporciona excelentes propiedades de amortiguación de vibraciones. El acero soldado ofrece un soporte estructural rígido pero amortigua las vibraciones de manera diferente. Un marco liviano transferirá la vibración del husillo directamente a la extrusión de paredes delgadas. Esta transferencia provoca marcas de vibración en la pieza terminada. Los marcos pesados ​​y rígidos absorben estas frecuencias. Mantienen la herramienta de corte perfectamente estable durante cambios rápidos de dirección.

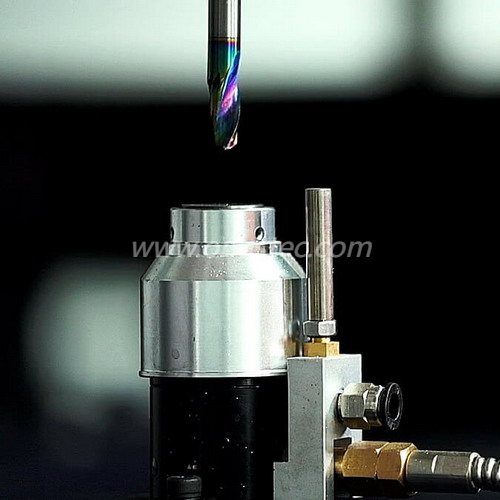

La capacidad de herramientas y el cambiador automático de herramientas (ATC) dictan la velocidad de producción. Evalúe la cantidad requerida de estaciones de herramientas antes de comprar. Los perfiles complejos a menudo requieren taladros, machos, fresas y herramientas de forma especializadas. Una máquina debe albergar suficientes herramientas para completar la pieza más compleja sin intervención manual. La velocidad del cambio de herramientas también es muy importante. Ahorrar segundos en un cambio de herramienta se acumula en horas de tiempo ahorrado semanalmente. Los ATC rápidos lo ayudan a cumplir consistentemente tiempos de ciclo objetivo agresivos.

• Error común: Dar prioridad a un husillo de alto torque diseñado para acero. El aluminio requiere altas RPM, no fuerza bruta.
• Mejor práctica: solicite siempre un informe de prueba de descentramiento del husillo. Un descentramiento excesivo rompe instantáneamente las microherramientas delicadas.
• Elemento de la lista de verificación: Verifique que el mecanismo ATC permanezca cerrado. Las virutas de aluminio atascan fácilmente los carruseles de herramientas expuestos.

Mitigación de riesgos operativos: sujeción de piezas, refrigeración y gestión de virutas

Los sistemas de sujeción representan un riesgo operativo importante. Las prensas estándar distorsionan las frágiles extrusiones al sujetarlas. Los sistemas de sujeción automatizados proporcionan la única solución fiable. Necesita pinzas neumáticas o motorizadas diseñadas específicamente para perfiles huecos. Estas abrazaderas ajustan automáticamente su posición mediante programación CNC. Las abrazaderas se apartan dinámicamente para evitar colisiones a medida que se acerca el husillo. Esta evitación dinámica evita accidentes catastróficos y daños a las máquinas.

Las estrategias de refrigeración y lubricación requieren una evaluación cuidadosa. Debe elegir entre cantidad mínima de lubricación (MQL) y enfriamiento por inundación tradicional. Recomendamos encarecidamente MQL para perfiles de aluminio. El aluminio tiende a soldarse a la herramienta de corte bajo calor. Este fenómeno se conoce como borde acumulado (BUE). MQL rocía una precisa niebla de aceite en forma de microgotas directamente sobre el filo. Previene BUE por completo. MQL también garantiza que las piezas salgan limpias y secas. Elimina la necesidad de estaciones de lavado desordenadas y garantiza un estricto cumplimiento medioambiental.

La evacuación de virutas plantea otro grave desafío. Las virutas de aluminio son increíblemente voluminosas. Ocupan enormes cantidades de espacio rápidamente. Se debe valorar la inclusión de transportadores de virutas integrados. La limpieza manual de virutas detiene la producción y hace perder tiempo al operador. Los recintos de seguridad también desempeñan aquí un papel fundamental. Los husillos de alta velocidad lanzan virutas a velocidades peligrosas. Los recintos mantienen la seguridad del taller. También canalizan las virutas directamente al sistema transportador automatizado para un funcionamiento continuo.

1. Analice la forma de extrusión para determinar los perfiles óptimos de las mordazas de sujeción.
2. Programe macros de movimiento de abrazadera en su software CAM para evitar colisiones de husillo.
3. Calibre la boquilla MQL con precisión para apuntar a la ranura de la herramienta, no al vástago de la herramienta.
4. Vacíe los contenedores de astillas con frecuencia o instale un sistema de tolva automatizado de alta capacidad.

Realidades de implementación, integración de software y costos ocultos

La compatibilidad CAD y CAM determina su éxito final. El hardware de la máquina es tan bueno como el código que lo controla. Debe verificar la integración del software al principio del proceso de compra. El software del fabricante de equipos originales (OEM) debe integrarse perfectamente en su flujo de trabajo existente. Evalúe la compatibilidad con sistemas CAD arquitectónicos o mecánicos populares. Sistemas como AutoCAD, SolidWorks o software de fenestración especializado deben comunicarse sin problemas. Un postprocesador mal integrado generará código defectuoso. Esto conduce a piezas desechadas y a un sinfín de soluciones de problemas.

Los requisitos de las instalaciones a menudo toman desprevenidos a los compradores. Debe tener en cuenta la huella física de la máquina. Estas máquinas de bancada larga requieren un espacio enorme. Los operadores también necesitan autorización para cargar perfiles de 7 metros de forma segura. Los requisitos de energía exigen una atención estricta. Verifique que sus instalaciones puedan suministrar el voltaje y la fase correctos sin caídas de voltaje. La calidad del suministro de aire neumático es igualmente crítica. Los husillos de alta velocidad dependen de purgas de aire constantes para mantener limpios los rodamientos. Debe suministrar aire seco y altamente filtrado. La humedad en las líneas de aire destruye rápidamente los costosos husillos.

La capacitación y el soporte continuo determinan el tiempo de actividad a largo plazo. Las averías del hardware ocurren en todos los entornos de producción. Evalúe cuidadosamente el Acuerdo de nivel de servicio (SLA) del proveedor. Investigue la disponibilidad de piezas locales. El envío de piezas de repuesto desde el extranjero detiene la producción durante semanas. Los tiempos de respuesta de los técnicos son inmensamente importantes. Necesita garantías con respecto al servicio in situ para evitar tiempos de inactividad catastróficos. La capacitación dedicada del operador garantiza que su equipo maximice las capacidades de la máquina de manera segura.

Conclusión

Elegir el equipo adecuado exige un proceso de selección lógico. Base su decisión final en una estricta matriz de realidades operativas. La complejidad de la pieza debe determinar el número de ejes requerido. El volumen de producción dictará sus necesidades de automatización, especialmente en lo que respecta a la sujeción dinámica y el cambio de herramientas. Las limitaciones de las instalaciones deben determinar sus parámetros de tamaño y potencia. Equilibrar estos factores le garantiza seleccionar una máquina capaz y altamente eficiente adaptada específicamente a su flujo de trabajo de extrusión.

Como siguiente paso, recomendamos encarecidamente solicitar un estudio de tiempos completo. Pídale al proveedor que realice un corte de prueba físico utilizando sus archivos de perfil de aluminio reales. Esta prueba de concepto revela las verdaderas capacidades del equipo. Expone cualquier falla de integración de software antes de comprometerse. Nunca firme una orden de compra sin verificar que la máquina corte su material específico según sus requisitos de tolerancia exactos.

Preguntas frecuentes

P: ¿Cuáles son las RPM del husillo ideales para una máquina CNC de aluminio?

R: Las máquinas de aluminio requieren husillos de alta velocidad, que normalmente funcionan entre 12 000 y 24 000 RPM. La velocidad exacta depende en gran medida del diámetro de su herramienta y de las velocidades de avance deseadas. Las herramientas de diámetro pequeño requieren las RPM más altas para lograr la superficie necesaria para un corte limpio y cizallado.

P: ¿Puede una fresadora CNC estándar procesar perfiles de aluminio?

R: Las fresadoras CNC estándar carecen de la rigidez necesaria y de sistemas de sujeción especializados. Las fresadoras están diseñadas principalmente para productos de láminas planas como madera o plástico. Los centros de mecanizado de perfiles cuentan con camas extendidas y abrazaderas dinámicas construidas específicamente para soportar extrusiones estructurales alargadas y frágiles sin causar deformación.

P: ¿Cómo evito que las virutas de aluminio se suelden al cortador?

R: Puede evitar la acumulación de bordes utilizando geometrías de herramientas de corte ascendente o de una sola flauta diseñadas específicamente para aluminio. La aplicación de recubrimientos de herramientas especializados como el nitruro de circonio (ZrN) reduce significativamente la fricción. La combinación de herramientas adecuadas con un sistema preciso de lubricación de cantidad mínima (MQL) mantiene el filo fresco y limpio.

P: ¿Cuál es el plazo de entrega típico para instalar un centro de mecanizado de perfiles CNC de aluminio de 5 ejes?

R: Los plazos de entrega típicos de la industria oscilan entre 12 y 20 semanas. Este plazo extendido abarca la fabricación de longitudes de cama personalizadas, la integración de configuraciones de sujeción específicas y la realización de una rigurosa calibración de fábrica antes del envío. Los complejos cabezales de 5 ejes también requieren pruebas exhaustivas antes de la entrega final.
