Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-05-20 Origen:Sitio
En el mundo del mecanizado de precisión, pocos términos se combinan con tanta frecuencia como 'fresa' y 'fresa de extremo'. Si bien estos términos a menudo se intercambian casualmente en el taller, representan conceptos distintos en la taxonomía de fabricación. Tratarlos como sinónimos no es sólo un error semántico; es un descuido técnico que puede provocar trayectorias de herramientas subóptimas, mayores tiempos de ciclo e incluso daños catastróficos a los equipos de alta precisión. Para los ingenieros superiores y gerentes de adquisiciones, comprender la distinción es fundamental para la optimización de procesos.
Una 'fresa' sirve como categoría general para una amplia gama de herramientas rotativas, mientras que una 'fresa de extremo' es un subtipo específico y muy versátil diseñado para operaciones axiales y radiales únicas. No distinguir entre una fresa frontal general y una fresa frontal específica a menudo resulta en tasas de eliminación de material ineficientes o acabados superficiales deficientes. Esta guía aclara la relación jerárquica, las diferencias de geometría técnica y las estrategias de selección necesarias para maximizar el retorno de la inversión en su fresadora final..
Jerarquía: todas las fresas son fresas, pero no todas las fresas son fresas. 'Fresa' es el término general; 'End Mill' es una subcategoría específica diseñada para corte axial y radial.
Geometría: las fresas de mango se distinguen por su capacidad de cortar a través de la punta (hundimiento) y el lado (perfilado), mientras que otras fresas (como las fresas de planear) utilizan principalmente la cara.
Aplicación de la máquina: Las fresadoras de extremo de 5 ejes de alta gama dependen en gran medida de fresas de extremo de carburo sólido para contorneados complejos, mientras que las fresas generales se utilizan para la eliminación de material a granel.
Regla de selección: Utilice fresas indexables para refrentar superficies grandes (>25 mm); Utilice fresas sólidas para ranuras, cavidades y contornos de precisión.
Para establecer autoridad técnica dentro de un entorno de producción, primero debemos aclarar la taxonomía. La confusión surge del hecho de que una fresa es, por definición, una fresa, pero lo contrario no es cierto.
Una 'fresa' es cualquier herramienta rotativa que utiliza múltiples filos de corte para eliminar material dentro de una fresadora. Esta definición es amplia por diseño. Abarca más de una docena de categorías de herramientas específicas, incluidas fresas de planear, fresas de planchón, fresas de mosca, fresas de engranajes y fresas de extremo. Cuando una hoja de proceso pide una 'fresa' sin especificaciones, se introduce ambigüedad. Los estándares de clasificación de la industria, como los utilizados en la taxonomía de piezas metálicas HLC, lo tratan como el grupo principal para todas las herramientas rotativas sustractivas.
Una 'fresa de extremo' define una arquitectura de corte específica caracterizada por dientes de corte ubicados tanto en el cuerpo cilíndrico (periférico) como en el extremo de la herramienta (cara). Esta geometría dual permite que la herramienta corte axialmente (hundiéndose en el material como un taladro) y radialmente (cortando lateralmente como una sierra), ya sea de forma simultánea o secuencial. Esta capacidad única la convierte en la herramienta principal para generar cavidades, contornos y formas 3D complejas.
Dentro de la categoría de fresas frontales, existe otra subdistinción que a menudo hace tropezar a los operadores:
Taladro ranurado: suele ser una herramienta de 2 o 3 canales diseñada con una geometría de 'corte central'. Los bordes cortantes se encuentran en el centro de la punta, lo que le permite perforar verticalmente en material sólido antes de moverse lateralmente para cortar una ranura.
Fresa de extremo estándar: a menudo se refiere a herramientas de 4, 6 o de alto número de flautas. Históricamente, muchos de estos cortes no estaban centrados, lo que significaba que requerían un orificio piloto o una entrada de rampa porque el centro de la herramienta era sólido. Hoy en día, se les da prioridad por su rigidez y acabado superficial más que por la entrada vertical.
Las diferencias físicas entre las fresas generales y las fresas de mango dictan su rendimiento. Estas variaciones geométricas influyen en las fuerzas de corte, la evacuación de virutas y la integridad estructural de la configuración.
Las fresas frontales y las fresas en general ejercen principalmente presión axial. Crean superficies planas mediante un movimiento de barrido, dirigiendo las fuerzas hacia el eje. Por el contrario, las fresas de extremo generan una alta presión radial (carga lateral). Debido a que cortan con sus paredes laterales para crear paredes y ranuras perpendiculares, someten el husillo de la máquina a importantes fuerzas laterales. Esta distinción es vital a la hora de programar una Fresadora de Extremos ; Una carga lateral excesiva en una máquina no clasificada para ello puede provocar vibraciones y deformaciones.
La geometría de 'corte central' es el sello distintivo de una verdadera fresa ranuradora. Permite que la herramienta funcione como un taladro de entrada. La mayoría de las fresadoras de desbastes, fresas laterales o fresas de planear grandes carecen por completo de esta característica. Si intenta hundir una herramienta de corte no central en material sólido, la herramienta fallará inmediatamente cuando el centro no cortante golpee el material, actuando como una varilla sólida en lugar de un cortador.
Las fresas indexables estándar suelen presentar ángulos de inserción fijos dictados por el cuerpo de la herramienta. Las fresas de extremo, particularmente las versiones de carburo sólido, ofrecen opciones de hélice variable. Una fresa de extremo de uso general puede tener una hélice de 30°, mientras que las herramientas de alta eficiencia utilizan ángulos de hélice de 45° o 60°. Los diseños de hélice variable son fundamentales para romper las vibraciones armónicas, lo que permite cortes más profundos y rápidos en materiales difíciles como el titanio o el Inconel.
Las fresas de mango generalmente se basan en un núcleo sólido (carburo, HSS o polvo metálico) para resistir la deflexión durante el fresado lateral profundo. Toda la herramienta es la interfaz de corte. Por el contrario, las fresas más grandes utilizan un cuerpo de acero con inserciones reemplazables. Si bien el cuerpo indexable es rígido, no puede igualar las características de amortiguación de vibraciones de un núcleo de carburo sólido en cavidades estrechas y profundas.
Sus opciones de herramientas deben alinearse con las capacidades de la máquina. La versatilidad de los equipos CNC modernos permite transiciones perfectas entre desbaste pesado y acabados complejos, siempre que se seleccione el tipo de cortador correcto.
Los modernos centros de mecanizado vertical utilizan cambiadores automáticos de herramientas para intercambiar entre cortadores de revestimiento de alta resistencia para desbaste y fresas de precisión para acabado. Un error común es utilizar una fresa indexable para una característica que requiere la rigidez de una fresa de ranurar sólida o, por el contrario, desperdiciar la vida útil de una fresa de ranurar de carburo sólido costosa en un revestimiento de superficie a granel donde una fresa de planear sería más rápida y económica.
A medida que aumenta la complejidad de la fabricación, la distinción se vuelve aún más crítica. En una fresadora de extremos de 5 ejes , la herramienta debe mantener contacto con la pieza de trabajo en diferentes ángulos. Las fresas generales con fondo plano no son adecuadas para el contorneado continuo de piezas de 5 ejes como impulsores o álabes de turbina. En este caso, las fresas de punta esférica y de radio son las únicas opciones viables. Permiten que la máquina interpola curvas complejas sin el 'desgarro' que causaría una cortadora de fondo plano.

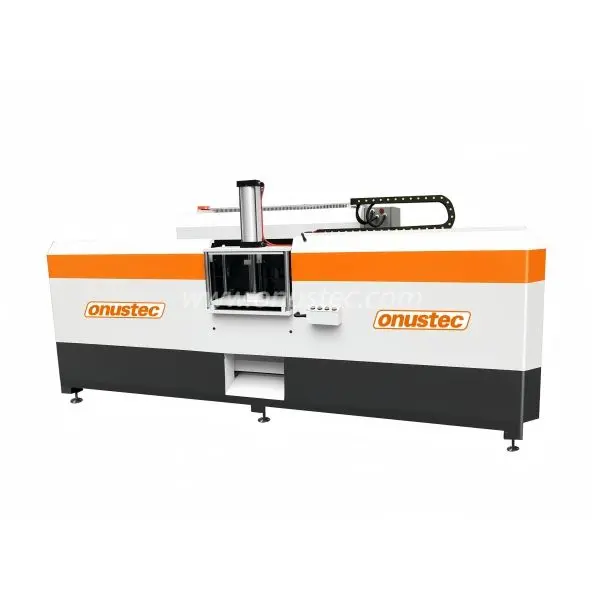

Además, en una fresadora de extremo de 6 ejes o en una configuración de fresado-torneado 'hecha en uno', las fresas de extremo especializadas desempeñan un papel fundamental. Estas máquinas a menudo requieren herramientas que puedan realizar operaciones de torneado o perforación descentrada. Una fresadora de extremo multifunción se beneficia de herramientas híbridas, como las taladradoras, que difuminan la línea entre taladrado y fresado para ahorrar tiempo en el cambio de herramientas.
La interfaz entre la máquina y la herramienta difiere significativamente. Las fresas generales (fresas frontales) suelen utilizar ejes de fresado de carcasa, que son robustos pero pueden tener ligeras tolerancias de descentramiento. Las fresas de extremo requieren pinzas de alta precisión (ER, hidráulicas o de ajuste por contracción) para sujetar el vástago cilíndrico. Minimizar el descentramiento es fundamental para las fresas de mango, especialmente a altas RPM, para evitar el desgaste desigual de las ranuras y garantizar la precisión dimensional.
Para ayudar a los ingenieros de procesos a tomar decisiones basadas en datos, hemos compilado una matriz de aplicaciones. Este marco ayuda a determinar cuándo implementar una fresa general versus una fresa de extremo específica.
| Escenario | Herramienta Elección | Razón principal |
|---|---|---|
| A: Aplanamiento de superficies (refrentado) | Fresa frontal (fresa) | Un diámetro mayor cubre más área; menor costo por filo; Tasa de eliminación de material (MRR) más alta en planos. |
| B: Embolsado y ranurado | Fresa de extremo (taladro ranurado o corte central) | Esencial para la entrada vertical (hundimiento) y la creación de paredes perpendiculares de 90 grados que las fresadoras frontales no pueden lograr. |
| C: Contorno 3D | Fresa de punta de bola o de toro | Capaz de interpolar curvas y pendientes complejas sin dejar las 'marcas de paso' comunes con las cortadoras indexables. |
| D: Cavidades Profundas | Fresa de mango reducido | El vástago aliviado evita el roce contra paredes altas y al mismo tiempo mantiene la rigidez necesaria para un alcance profundo. |
Al abastecer una caja de herramientas o cotizar un nuevo trabajo, la decisión entre fresas de mango sólido y fresas indexables a menudo se reduce al costo total de propiedad (TCO) y a métricas de rendimiento específicas.
Existe una lógica económica ampliamente aceptada en la adquisición de herramientas conocida como la 'Regla de los 25 mm'. Generalmente, para diámetros inferiores a 25 mm (aproximadamente 1 pulgada), las fresas de mango de carburo sólido ofrecen un mejor retorno de la inversión. Son rígidos, precisos y relativamente asequibles. Por encima de 25 mm, el coste de una varilla maciza de carburo se vuelve prohibitivo. En este punto, las fresas indexables reducen significativamente el TCO. Usted compra el cuerpo de acero una vez y luego solo reemplaza los insertos de carburo pequeños, lo que lo convierte en la opción rentable para cortes de gran diámetro.
El material de la pieza determina la geometría de la ranura requerida:
Aluminio: Requiere fresas de extremo de 2-3 flautas de alta hélice. El menor número de canales crea gargantas más grandes para una evacuación eficiente de la viruta, evitando que el material gomoso se acumule y se suelde a la herramienta.
Acero duro: Requiere hélice variable, fresas de extremo de 4+ flautas o cortadores indexables revestidos. La mayor resistencia del núcleo ayuda a resistir la deflexión y el mayor número de canales mejora el acabado de la superficie.
Los talleres eficientes separan las estrategias de desbaste y acabado. Para el desbaste, las fresas 'Corn Cob' o 'Ripper' son excelentes. Sus bordes dentados rompen las virutas en pedazos más pequeños, lo que reduce el consumo de potencia y la generación de calor. Para el acabado, las fresas sólidas con un alto número de canales (5 a 7 canales) son superiores. Proporcionan más cortes por revolución, lo que produce valores Ra (promedio de rugosidad) superiores que eliminan la necesidad de un pulido secundario.
Al invertir en bienes de capital, evalúe al fabricante de la máquina fresadora de extremos según sus paquetes de herramientas recomendados. ¿Tiene la máquina la rigidez del husillo (p. ej., cono BT40 o BT50) para manejar cortadores indexables grandes, o es un husillo HSK de alta velocidad optimizado para fresas de mango macizo de diámetro pequeño? Alinear su estrategia de adquisiciones con las características físicas de la máquina es esencial para evitar vibraciones y desgaste prematuro del husillo.
Mientras que la 'fresa' sirve como categoría amplia para las herramientas sustractivas rotativas, la 'fresa de extremo' es el caballo de batalla indiscutible del mecanizado CNC moderno. Es la versatilidad de la fresa frontal, capaz de taladrar, ranurar y perfilar, lo que libera todo el potencial de una fresadora frontal CNC de 5 ejes . Sin embargo, tratar estas herramientas como intercambiables es un error costoso.
Para lograr la máxima eficiencia, los talleres deben abandonar la mentalidad de 'una herramienta que sirve para todos'. Adopte una estrategia que aproveche las fresas indexables para operaciones de remoción masiva y de refrentado de gran tamaño, mientras reserva fresas de mango de carburo sólido de alta calidad para características, cavidades y contornos de precisión. Le recomendamos que audite su almacén de herramientas actual en comparación con las capacidades de su máquina para identificar brechas de eficiencia. Al hacer coincidir la geometría correcta con la operación correcta, se garantiza la precisión, se prolonga la vida útil de la máquina y se asegura una ventaja competitiva en la fabricación.
R: La principal diferencia radica en la dirección de corte. Una broca está diseñada exclusivamente para corte axial (vertical) para crear agujeros. No puede cortar de lado. Una fresa de extremo está diseñada para cortes axiales y radiales (laterales), lo que le permite crear ranuras, paredes y contornos complejos. Si bien algunas fresas pueden perforar, las brocas no pueden fresar.
R: Sí, puede utilizar una fresa frontal para refrentar, pero generalmente es menos eficiente que una fresa frontal para áreas grandes. Las fresas tienen diámetros más pequeños y requieren más pasadas para aplanar una superficie. Sin embargo, para piezas pequeñas o repisas estrechas, una fresa de extremo suele ser la herramienta preferida para el refrentado.
R: El recuento de flautas equilibra la separación de virutas con la resistencia del núcleo. Menos canales (2-3) proporcionan gargantas grandes para la evacuación de virutas, lo que los hace ideales para materiales blandos como el aluminio. Más ranuras (4+) crean un núcleo más grueso y resistente y proporcionan un mejor acabado superficial, lo que los hace adecuados para aceros más duros y operaciones de acabado.
R: Una broca ranurada es un subtipo específico de fresa de extremo. Es un cortador de dos canales con geometría de 'corte central', lo que le permite sumergirse verticalmente directamente en el material como un taladro. Es posible que las fresas de extremo de múltiples canales estándar no tengan un corte central y requieran un orificio piloto o una entrada de rampa.
R: Para una fresadora CNC de 5 ejes , las fresas de punta esférica de carburo sólido y las fresas cónicas son el estándar. Estas formas permiten que la herramienta se incline y siga complejas curvaturas de superficie 3D sin que el portaherramientas choque con la pieza o que el filo corte la superficie.
